6082在一班 之二 (驅動級)

如何做個驅動級 輸出高過 90V-rms, 內阻低於 10kR，帶動上面的4屏並連 6082單端機?
工作點屏壓又不能高過173V。

三極管工作點屏壓低於170V，做不出 90V-rms

五極管工作點屏壓低於170V，可以做出 90V-rms、但是輸出內阻太高，需要cathode follower過門一下。



6SJ7最近做過，相當滿意。

這是 160V工作點 放大輸出的特性圖、負載82k

在 輸入 +/-  1V擺幅之內，輸出是 -120/+115V，放大倍數= 115-120

Cathode follower 用 Twin Triode 雙3極管6SN7，燈絲6.3V-0.6A，剛好跟 6SJ7兩支燈絲6.3V-0.6A，6082燈絲 26.5V-0.6A做成一串。

(6.3*2+26.5*4)=118.6V 誤差在 110V 的7.8%、不超過 10%.

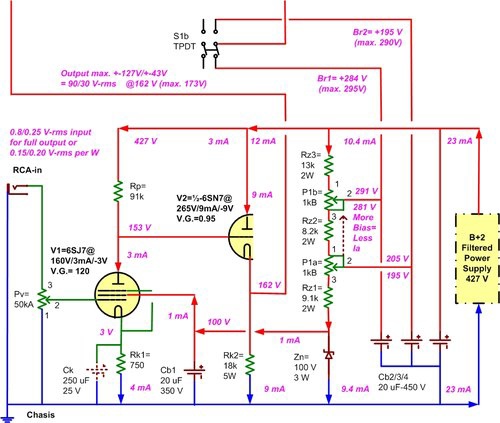

線路可以這樣:

6082固定偏壓是靠 Br+電位調節的。

可變電阻 連動 P1-a, P1-b的1、3接腳弄成相反，以便維持流經電阻串10.4ma固定，方便調整。

6SJ7管特性變化大，屏電壓 實際可能不好固定在 163V，因此連動 可變電阻 P1-a, P1-b 是必要的。
方便調整起見， 6082屏電流裝 Digital Voltage Meter 也是不可或缺的。



安全起見，把 Br+降低 10 v

串接起來

6SJ7工作在高屏流 4.7ma、低偏壓- 2V 可能更好







來一張合照，上下拼起來。
