這是1985年時候在台北火車站拍到的柴油火車頭，右上角有個喇叭。

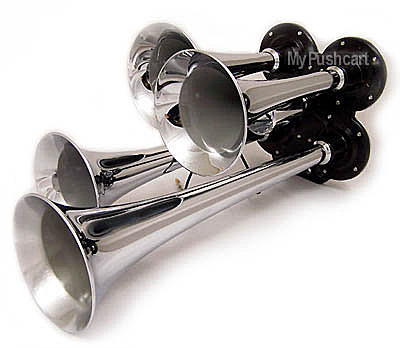

網路上有拍賣各種火車頭喇叭
還有套件出售
2009年12月28日 星期一
2009年12月20日 星期日
Effective mass of tone arm
Myav的討論串LP資料庫裡
jcc104貼了下面的圖要給 wecare看：
大哥提到"質量慣性矩(moment of inertia)"的觀念
http://www7a.biglobe.ne.jp/~yosh/arm.htm
wecare回他說：
轉動慣量的次方 是 M * L * L
因為唱臂質量 M 與 唱臂長度成正比
因此 轉動慣量 是與 唱臂長度 L 的 三次方 成正比 ！！！
因此 超短臂的 長度 若是 一般唱臂的 四分之一
其靈活度是 一般唱臂的 64 倍 ！！！！！！
這也就是 穆大俠 的 Clearaudio TT2 那麼猛的原因！！
jcc 老仙 趕快買一支吧！！
jcc104 也只回說：
超短直切臂的玩法
比想像中複雜
最近在研究直切臂的力學作用原理
從中學習到很多調整技巧
我跳脫原廠的唱頭安裝方式
讓它也適合阻尼較軟的唱頭
我看wecare這樣說是大而化之，不見得真。
他沒有考慮到唱頭、唱頭殼的質量，唱臂管的粗細。
要 唱臂質量 M 與 唱臂長度成正比
只有當唱臂質量無限大的時候才成立的。
而且計算
轉動慣量的次方 是 M * L * L
是需要轉換成有效質量，像jc104貼的yosh桑計算的方式才對。
其實大量增加counter weight可以有效減低唱臂的有效質量。
關公舞得動大刀，要訣也是要有相當的counter weight在把手上。
我把yosh的圖重新畫成通用的方式，實際測量手上有的3個唱臂，可見臂長，有效質量未必成正比。
轉動慣量也就不是成正比。
參見放在頂頭的圖表
2009年12月9日 星期三
大丈夫唱臂
上個月完成的25吋長臂猴只用了3只支撐體，還剩3只庫存。
還有一些另件，不用可惜。
包括這支"草尾阿蛇"
因此再加碼，作一支1米長的唱臂。
先作個木頭的連接，前頭接上"草尾阿蛇"

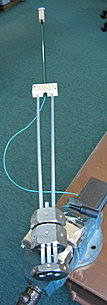

後頭接 雙支鋁管
就湊成了 超過1米長的怪物來了。
鋁管是軟性的，有別於另一種硬性的，因此可以在支撐體內伸縮，進退變化約300 mm。
兩支鋁管故意分叉，前寬後窄，成梯形狀，增進剛性。

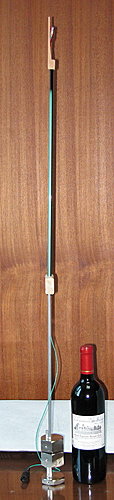

從頭到尾，皮尺量出1米多長。
3個支撐體重量超過 1公斤。
黑色的DIN母的快速接頭方便脫離引接到唱頭放大器 RIAA preamplifier。

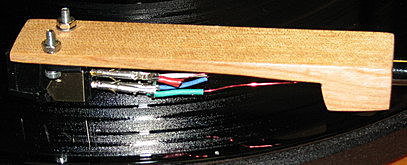

唱頭殼用美國帶回來的櫻桃木刻的，比松木結實厚重。
轉動起來，昂首闊步，不輸於長臂猴呢。
http://s264.photobucket.com/albums/ii195/steinhsu/pickup%20arm/?action=view¤t=rotate36in.flv
http://s264.photobucket.com/albums/ii195/steinhsu/pickup%20arm/?action=view¤t=25inchrotating.flv
大丈夫能屈能伸。
伸長則1000 mm，縮短則700 mm.
"大丈夫" 日本話用法是 "沒問題" "安了"的意思。

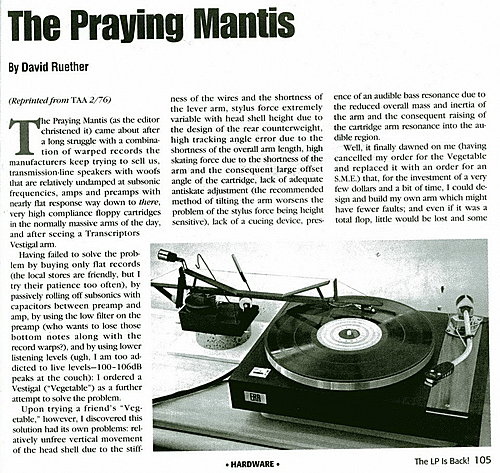

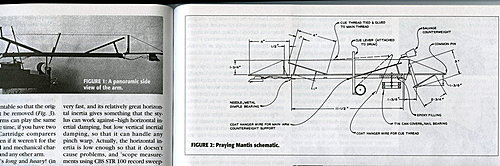

30年前，洋老哥Mr. Ruether做過一隻"草蜢阿公" Praying Mantis，臂長12＋4 英吋。
他食髓知味，後來加長到12+8=20吋＝500 mm 也比不過 25 吋的"長臂猴" ，
較之 40吋長的"大丈夫" ，那更是望塵莫及了。
他的"草蜢阿公" 構造複雜，是高階產品。我的另件低賤、簡單，是低階玩具。
我還是不敢拿"大丈夫"回家測試，以免被當作"笑也"，當不成 "大丈夫"。
家用的黑膠唱片盤面是12吋直徑，還找不到一米直徑的黑膠唱片可以匹配。
可嘆 "大丈夫" 英雄無用武之地。
最終下場也許是送給大人國裡的大人吧？

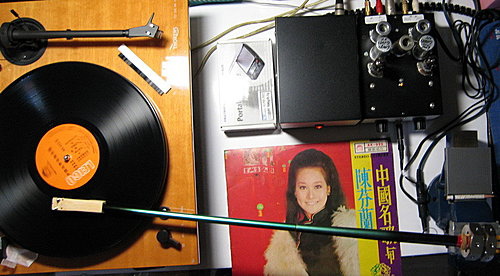

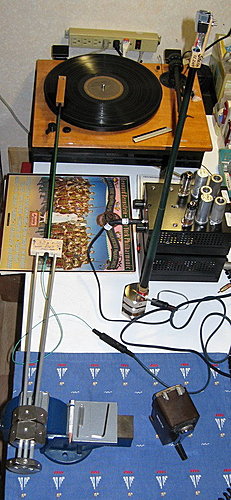

還是忍不住，搬回家接上去唱了。
大丈夫的輸出至少多出6 db，音量volume減低3個鐘頭。
右手站著的是25吋長臂猴
理論上長臂的優勢是：
Both horizontal and vertical tracking angle小，因之
Distortion 小，skating force 小，左右聲道均衡。
下圖可證。細節在此不表。
2009年11月28日 星期六
長臂猴
懷胎15個月，25吋的長臂猴哇哇墜地了。
還是得感謝Colin先生去年8月的引言跟鼓勵。
http://s264.photobucket.com/albums/ii195/steinhsu/pickup%20arm/?action=view¤t=25inchrotating.flv

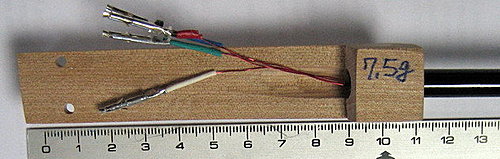

唱頭殼材料。松木超軟，容易做。
還有一塊美國櫻桃木，很硬要費力加工。有空再做一個。
松木給它染黑了，裝上釣魚桿管的第二節，有效臂長525 mm， 看起來像是台灣的草尾阿蛇（青蛇）。
9 mm 直徑的唱管，剛性不太夠。暫時擺一邊。
會用釣魚桿，是因為不知道碳纖管台北哪裡可以買到。
因之，再拿魚桿第一節15 mm粗的做一支，長度逼上了 625 mm。這是意料之外。

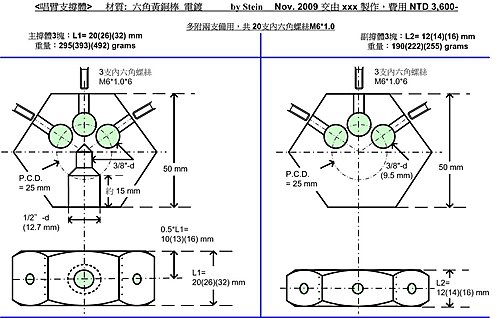

心臟是青銅電鍍的支撐體。
便於收納，要有個紙筒。
肚臍眼夠大，唱臂不用起落架
鉛筆夾緊的高度決定vertical tracking angle VTA.
移動老虎鉗決定overhang or underhang
Denon DL103標準針壓2.5g可以減為2.1g
唱管左邊綁上一條1公克重的橡皮筋，微調針壓。
左邊支撐體由2B鉛筆夾在老虎鉗撐著。
主對重體緊靠支撐體。
副對重體在最右邊。

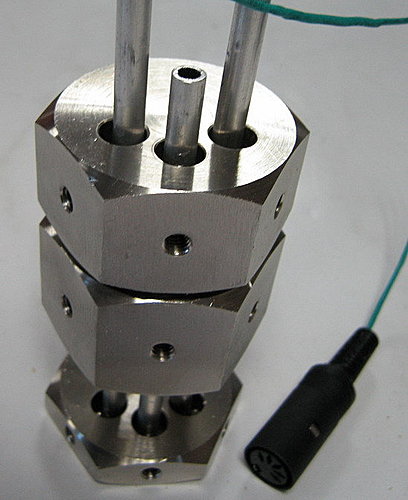

3樣6角體由唱臂貫穿，左右兩枝鉛筆貫穿，由9支內六角螺絲鎖定，構成3位一體，
不唱時可以站衛兵。
松木唱殼只是很緊，沒有黏死，可以轉動。
Grado 唱頭
唱殼固定孔有兩對，預定偏頭角0度（內側）跟8度，實作得到約1度跟4度。
因之最好的overhang or under hung分別是 overhung +4 mm 跟underhang -1 mm
Denon DL103唱頭要加上墊片
長臂的優點是：
優點 1:
循軌角度變化及誤差小，特別是當 Vertical Tracking Angle（VTA）比 Horizontal Tracking Angle (HTA)要求嚴格的時候。
HTA因為有唱溝兩側頂著較不嚴重，而VTA只有底下溝槽頂著，上升時沒依沒靠，只靠垂直上下的力距自力救濟。
例如250 mm長的唱臂，一個圓週長度是2＊3.14＊250 ＝ 1570 mm涵蓋 360度，相當 4.36 mm = 1 度 VTA，而500 mm 唱臂可以忍受 8.7 mm = 1 度。
對於彎曲不平的波浪唱片，之前的350 mm "金雞獨立"已經證明是位"衝浪高手"過了。
至於HTA上一篇文：Tracking angle 知多少？ 已經分析過了。

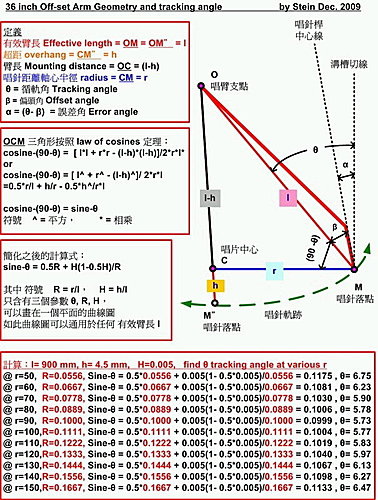

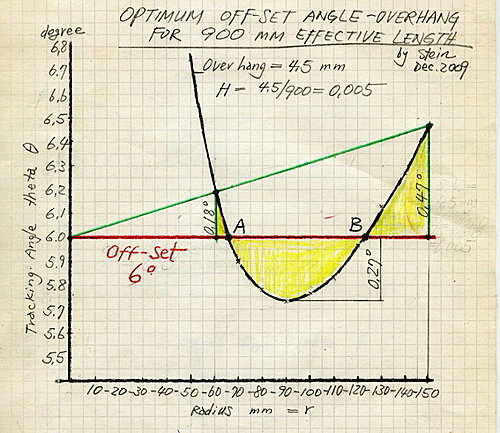

如上圖曲線，以 臂長 l=500 mm，r= 60 mm - 150 mm兩條粉紅色的界線為例。
不加偏頭角，0度theta畫一條水平線，跟 underhang H = h/l = 0.012 ( or h equal to 6 mm )交叉。
可以讀出 tracking error = - 2.5 degree @ r= 60 mm, or = + 6.2 degree@ r= 150 mm.
如前文說明，tracking error 的要求跟 r 成正比，外側 150 mm 比內側 60 mm寬鬆 150/60＝2.5倍。
參見下圖壓縮比。
6.2 degree/2.5 degree =2.5 倍大致相合。
或者說把 r= 60 mm, -2.5 degree改畫到 +2.5 degree（distortion 無關error degree的正負)，它的斜率應該跟r=150 mm一樣的，如藍色斜線表示的。這是比較適當optimum的 underhang值＝ - 6 mm.
根據前文分析，tracking angle error 每 1 degree theta, 每 1 inch-r 時有 2％的second harmonic distortion。因此 2.5 degree 除於2.4 (=60 mm/25 mm) 得到約 1 degree per inch, distortion還在2 ％
參見下面 Dr. Seagrave 公式 distortion index。
如果要加上偏頭角，同理，最適當的theta = 10.5 degree, overhang H=0.016 or h = 8 mm, 如藍色斜線，同一個斜率, distortion is 0.5 degree/2.4= 0.2%。
可見 臂長 500 mm 的tracking error, distortion已經夠好了。
625 mm 25 inch臂長更不用說了。
再長就長而無當了。
Dr. Seagrave的distortion index 公式：
優點2:
失真小、輸出大。
把唱針、桿質量看做m，震動速度看做v，唱臂質量看做M，震動速度看做V，則
mv=MV
唱頭輸出信號是v跟V的相對速度( v-V)，長臂的M大則V小，因之( v-V)失真小、輸出大。
優點3:
長臂 tracking angle theta 小， 它的向內或向外的滑力 sine-theta也小很多。
例如 10吋 sine-theta 20 degree = 0.35
20吋 sine-theta 10 degree = 0.17

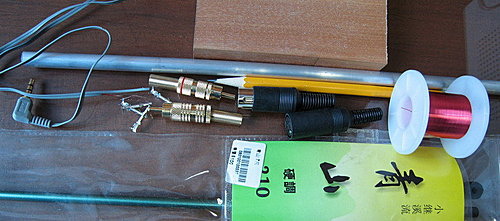

唱頭輸出4條訊號線拆用耳機線，唱管內部剝皮裸線，外部引線保留橡皮保護，
接連DIN公母快速接頭，方便拆離。

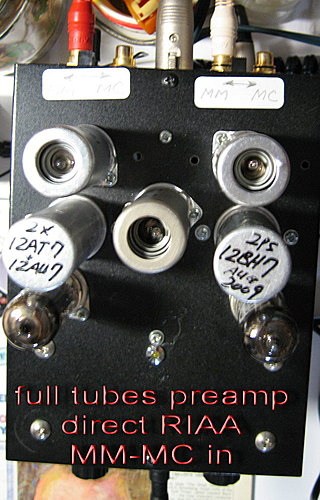

接Riaa唱頭放大器
由417A直交45直熱3極管單端功率放大，
交給Colin檜木Twins喇叭兩音路主唱。
結果如理論上預料的一致。
很滿意。
缺點是太佔桌面。
投資花費：
銅鍍6角柱 6只共 3,600.--
2.5吋老虎鉗 1,000,--
made in Taiwan電子秤 1,600,--
釣魚桿 100,--
其他 300,--
