直接交連6AS7G-part 2

0.基本線路分析：

上面線路圖裡，Ck, Cb1, Cb2三個電容，在可聞的音頻訊號範圍20HZ-20KHZ，可以看成短路、通過的。
因此12AX7的陰極，6AS7G的陰極，輸出變壓器OPT的B+DC電源Ebb2單就訊號而言，是跟共地ground-chasis 是一起的。
也就是12AX7訊號環圈裡有電容Ck跟Cb1。
6AS7G環圈裡則有Cb2 .
如果Cb1, Cb2沒有充分短路通過的話，會有迴授。
這是相當直接的交連方式。

12AX7 跟 6AS7G還是要透過電容Cb1才能交連的，不過還是稱之為<直接交連>吧！只要是有雙電源Ebb1跟Ebb2, 就一定有Cb1的交連電容。

1. 特性曲線跟工作點：

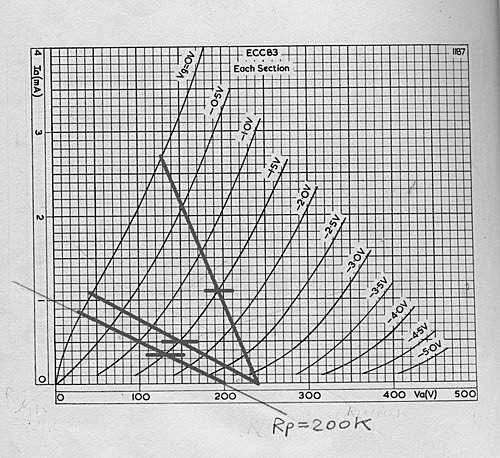

12AX7分別為：

Eb=195 V, Eg= -1.5 V, Ip=2x1.1=2.2 mA, Rp=40/2=20k, E0=-65V-0-+40V p to p

Eb=150 V, Eg= -1.5 V, Ip=2x0.5=1 mA, Rp=180/2=90k, E0=-105V-0-+80V p to p

Eb=100 V, Eg= -1.0 V, Ip=2x0.5=1 mA, Rp=200/2=100k, E0=-70V-0-+60V p to p

6AS7G

挑紅、綠、橙3個工作點，估計輸出功率。

紅：

Eb=125 V, Eg= -45 V, Ip=100 mA, load= 800 Ohm, P = 2.7 W

綠：

Eb=150 V, Eg= -60 V, Ip=80 mA, load= 800 Ohm, P = 5.8 W

橙：

Eb=195 V, Eg= -90 V, Ip=65 mA, load= 1600 Ohm, P = 6.5 W

紅的線性較好，但出力較小。

這裡負載線是以純電阻性畫出來的，只能供推算的參考而已。實際喇叭是電感性，電抗也不是固定的，額定8 Ohm只呈現在1KHZ附近而已。不必太認真。

我可以把Rp=100k分為兩個，有中接到6AS7G取得12AX7適當的負載跟6AS7G需要的負偏壓。
但是出力只分得一部份，較小。

2.傳統自力偏壓，單一電源供電：

製作簡單，但機子會很燙。

陰極電阻要大瓦特數。

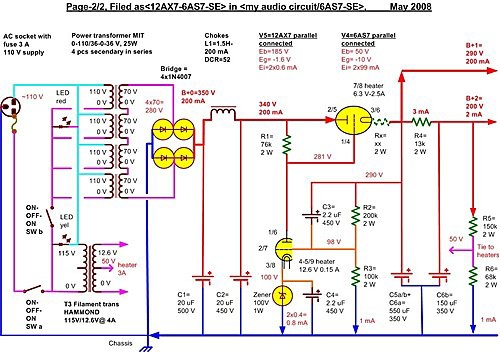

p-2/2電源部分，多加一支6AS7G、一支12AX7做直流供電穩壓，供電內阻會是最低。

高壓供電靠SWb晚一點。

可能性能表現會最安定、正點。

3.違反傳統的直接交連：如下線路圖P-1， P-3, P-4 (P-2除外）

3.1

如下圖p-1, 12AX7信號途徑只過Ck， Cb1兩個電容，6AS7G只過Cb2 (假設電源Ebb1, Ebb2內阻小到可以忽略)，信號只落在Rp電壓降，12AX7跟6AS7G完全同步變化。

3.2

Rp改大時，給於6AS7G柵極信號以及工作偏壓加大，反之Rp小，12AX7放大率voltage Gain小，6AS7G偏壓小。增或減Ebb2電壓，則提高或減低6AS7G的工作電壓及輸出功率。

3.3

Ebb2再低也要維持6AS7G 工作在class A，再高也不能超過6AS7G的散熱13W。

3.4

6AS7G沒有自力偏壓的功能，完全沒有<免疫力>。不能拔掉12AX7而且要比6AS7G先送上高壓DC。有必要裝保險絲，以免燒6AS7G或輸出變壓器。

3.5

Ebb1對低頻要充分接地，否則Ebb1有＜殘餘＞低頻信號的話，透過6AS7G的陰極（相當共柵極）會有＜正迴授＞，引起低頻震盪，所謂的motor boating開汽船仆仆作響。

4.等同第2點傳統自力偏壓，但提高DC電壓：

如下P-2

5.等同第3點的完整線路：底下P-3, P-4

5.1

為減低motor boating的風險，Ck＝50uF，減少12AX7低頻的放大率（陰極電流負迴授）

5.2

加大Cb4a=200uF, 減低低頻在B+1上有<正迴授>, 能夠<交流接地>通ground。

5.3

6AS7G有必要加一個1k grid stopper在柵極之前 及一個10 Ohm在陰極之前（順便監測電流)，有助於防止震盪。

5.4
Rp可以試驗高低值，由90k到20k。
參見前頭12AX7曲線畫的20k負載線，放大倍數雖小，輸出peak to peak 45-0-45 V也確實。
訊號eg= 0 - 1.5 - 3.0 Vpeak to peak= 1.5V正、負相，相當的 輸出是eo= (130-195)= - 65V負相， (235 - 195)= +40V負相, 剛好對應6AS7G的要求。
也就是：6AS7G的Eg=(45-40)=5V正相， 到Eg=45V中點，再到Eg=(45+65)=105V負相, 對照出來的6AS7G的輸出e0-=(55-125)= -70V負相, e0+=(195-125)= +70V正相, 輸出的正、負值，剛好都接近70V。失真降低。
輸出功率還比原來估計的大出很多，幾乎有3W

不信的話，把6AS7G畫的紅線延伸到Eg=- 105 V就算得出來。

-70V to +70 V擺幅＝70/1.4＝50 Vrms to Output transformer, 50V/10= 5 V to 8 Ohm speaker， power =5x5/8=3W.

這該叫歪打正著吧？
Rp=20k, 12AX7輸出阻抗是兩屏併聯內阻30k並Rp=20k，等於12k。part 1估計輸出阻抗＝20k時，高頻-3dB= 160k，因此輸出阻抗降低為12k時，高頻-3dB上升為266kHZ，可以滿意。

5.5

資源有限，output transformer, heater transformer， chokes, Cb1, Cb4鋁罐電容，用大和艦＜拆船貨＞. Power transformer 拆船貨還不夠，要再買made in Taiwan的串接疊羅漢。

5.6

電源電感輸入choke input LC，只要第一個choke流經的電流高過最低要求值（見前頭圖說），就達到<恆流>constant current flow，擺脫電容輸入capacitor input脈沖電流、高壓DC輸出的現象。第二個choke連同之前、之後的capacitor，其作用不過是有助於交流濾波的平滑化、提高DC電壓而已。對於280 V, choke=1.5H 這裡要維持 120 mA以上就可滿足恆流的要求。

5.7

12AX7需用的B+1是用diode整流，比6AS7G需要的B+2用6BW8管整流快，保證Rp先有電流、有柵極負偏壓。

是因為沒有5V燈絲變壓器之故, 用兩支6BW8, 好過一支。

5.8

只欠機殼，一堆100 uf-350V電容。
