6AS7-IST-SE 大和艦

o.鑿艦自沈？：

這機子是2006年初作的，因為不很滿意，一直想改機或鑿艦自沈。
現在2008年，兩年之後先記錄見證一下。

1.大和艦？

大和艦是David 取的。

像嗎？

嫌日本味太重嗎？

大字底下添加一點，變成＜太和艦＞就有中國味了。

艦首有一個白痴也找得到，超大的音量旋鈕，再來2支金屬遮蔽罩著的5842三極放大管，有4支鋁罐煙囪式的大電容，兩個砲台一樣made in USA的輸出變壓器

因為機殼深度要3"以上，現成Hammond只有4吋寬，17吋長，長條形的可以挑用。

這樣，或臥或立都可以。

2.為什麼是6AS7:

老美McProud編輯的Audio Anthology when audio was young, volume one開首的3篇文章，就公布了1957年著作的 6AS7G amplifier。

6AS7G是在2A3直熱單3極管之後推出市場的旁熱雙3極管。每屏散熱允許13W, 每支達到26W，比2A3的15W大。放大率只有 2 倍。

特點是內阻低，小於300歐姆，不到2A3或300B的一半，有助於改善damping。

最吸引人的是，沒有人炒作，價錢實在，US$ 5-元到20元, 跟2A3, 300B一支要價US$ 100-800--元不能比擬。

RCA手冊建議工作點104=(135-自力偏壓31) V-125 mA-，不建議固定偏壓，而要自力偏壓 Eg= -31 V, Rk=250 歐姆, 這時內阻是280歐姆。

3.Colin指點：

實作前請教過Colin，指點一、二 ，Colin網站上也有人請教過相近的問題。
Colin不嗇告知，大略說：
1.
6AS7 要作直交，難-難-難，為什麼，柵壓太高了，前級管幾乎要 85~95 倍的放大率才夠。

2.
單屏、一支供兩聲道用就好，不要併聯。

3.
工作點 170V / -82 / 60m A / 2.0~2.5K OPT。

4.

這隻管子建議用一個 1:2 的極間變壓器去驅動，零件選高音多一些的，可以避免低音太多了一些， 這也是為什麼 6AS7 / 6080 這些管子會那麼便宜的原因了。

4.實作：

D.I.Y.=Drill It Yourself

開孔打洞是＜手裡永遠的痛＞

那兩支大傢伙6AS 7G老古董是雙3極管，立體雙聲道只用上1支，省了一支當備用。

6AS7G每支只要US$ 5-，超便宜的，比燈座還便宜。

花生米樣的5842卻要3倍價。

灰色的機殼我把它上了深藍漆，有點後悔。可能本色會好看一點。

關鍵的級間變壓器interstage transformer
Colin的比Hammond大多了。



級間變壓器interstage transformer一聲道是用Colin 負載 5k/20k, N放大圈數比=2。另一聲道是用Hammond 負載 10k/90k, N放大圈數比=3。可以比較。Hammond高音明顯勝出。

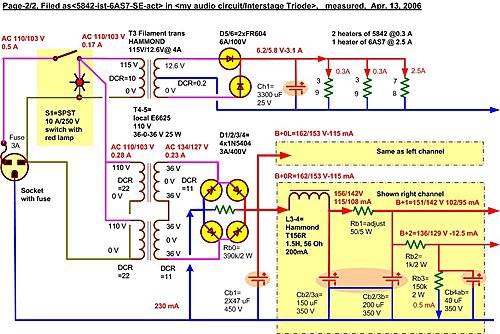

底下看不見的還有7個made in Taiwan銅鐵變壓器，只為了服伺紅燈開關後頭那一只6AS 7G 真空玻璃管子，產生2 Watts per channel的音響功率。

5.實機聽感：

CD訊源直入時，放大倍數用Colin的IST也足夠了。

感覺不只有2W的輸出。可能是IST允許Eg正值、有電流之故。

低頻比以前DIY機，明顯龐大，但是鬆鬆垮垮的，缺少彈性。這是不滿意，想改機之點。
