感謝MyAv長兄協助，露天 800元標價，得到一台頻率計，有正弦波、方波。

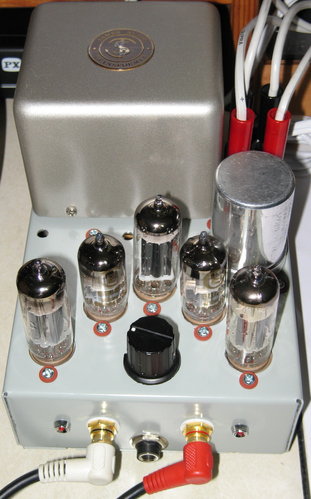

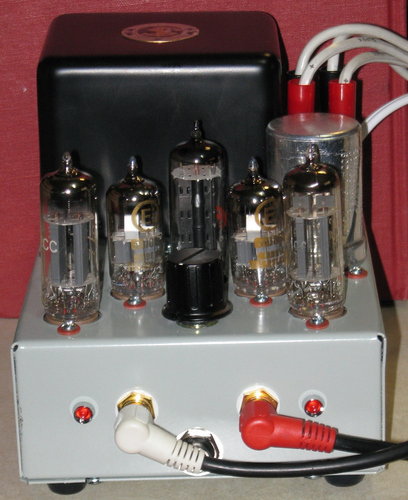

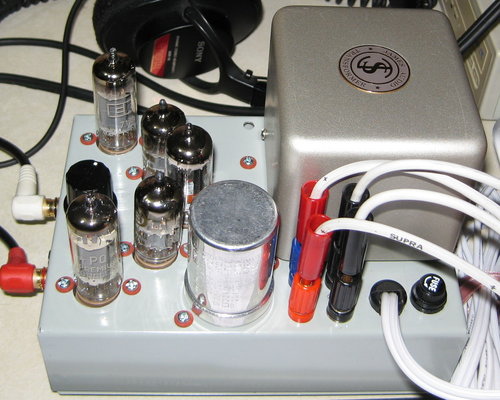

週末可以測試這台整修了的 6dj8-dc-5687-pp diy機子。

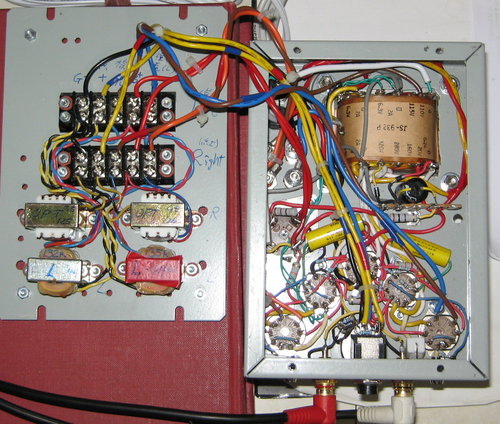

機子取消了燒毀的 choke, 換上洛陽街 mit 的一對output trans 配合原有的一對 output trans , 還有加強版的堅新電源變壓器。

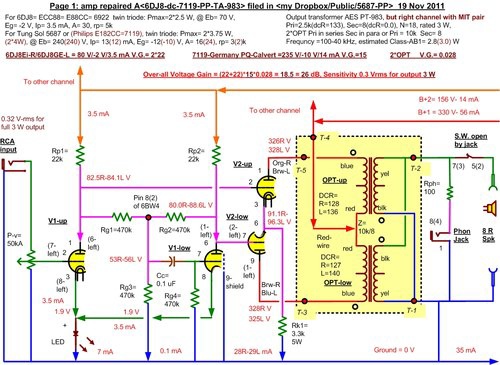

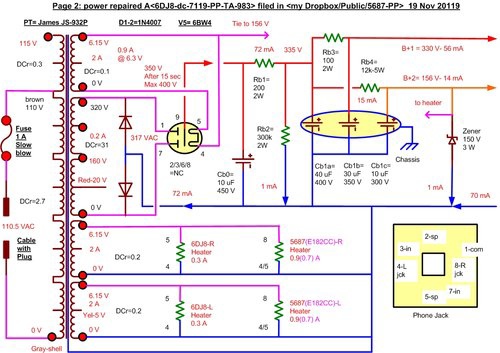

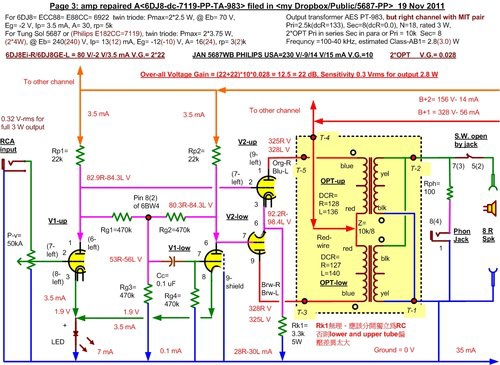

已經唱了幾天，數位3用表量到的靜態工作點標示如紅字。

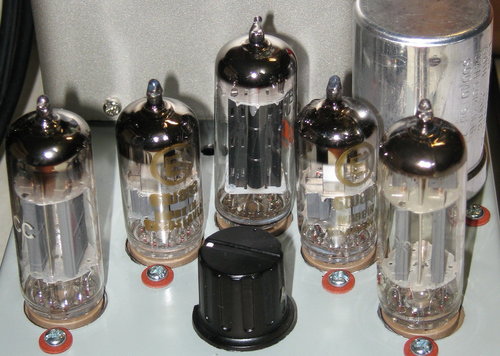

相同屏壓屏流之下， 7119 偏壓較 5687 低。
屏流幾乎不變，因為陰極電阻產生的壓降相對的比偏壓大很多。
6DJ8雙屏輸出電壓有差異，對調或者更換另一支，可以證實。

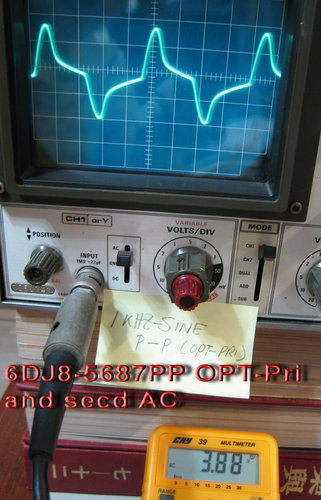

有了示波器跟弦波方波器，如何測試才能發揮效用，又不會重蹈覆轍？

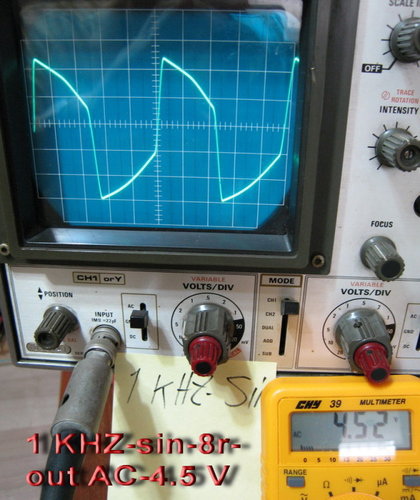

設想是接 8r-10W水泥電阻，測試：

1.
沒有輸入時，看示波器的哼聲、噪音

2.
頻率對輸出電壓、功率

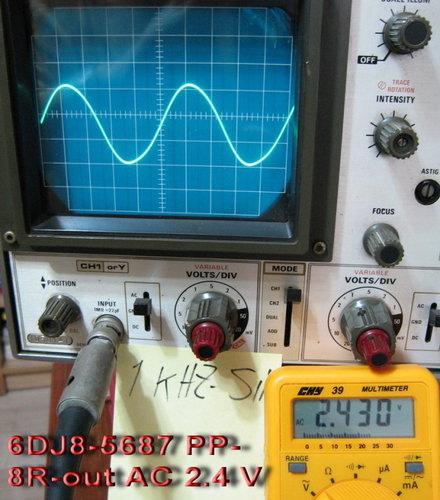

以 1k Hz, 1W 相當 2.8*2.8= 8 V-peak to peak 為 0 dB
相等的輸入 mV 分別在 20-100-1k-10k-20K Hz 測試 5點

黑川達夫書裡，以 8R負載 -1VAC-0.125 W輸出測試為多。1W很少。

3.
方形波
只要測 100-1k-10k Hz
輸入則降低為 2V-peak to peak, 相當於 2V*2V*0.5/8R= 0.25 W
理由是一朝被蛇咬十年怕草繩，不敢拉到 1W（= 4 V-peak to peak)
一般聽音樂，就是推 LS3/5, 三用表量到很少飆上 1 VAC, 測到 1 W 反而不能顯示真正使用的情況。

4.
最大輸出功率
需要把輸入提高到正弦波變形、切割頂頭，冒險嗎？

2011年11月19日星期六

期待第一位女總統

盧先生說了！

2011年11月18日星期五

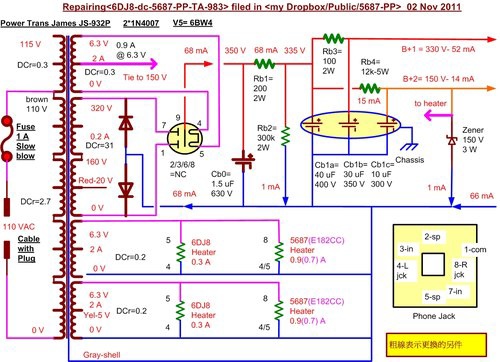

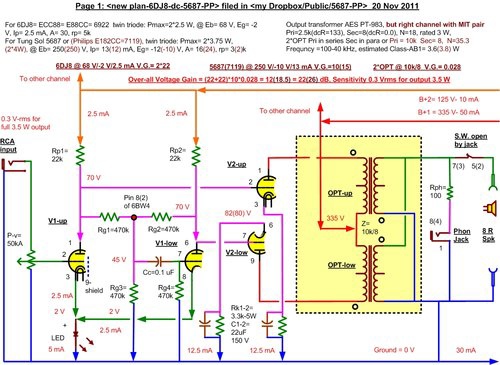

5687直接交連PP機（6-修機篇）

自做派的專利是從錯誤中學習，學到的可是刻骨銘心，永難忘懷。

1.
用錯保險絲容量：

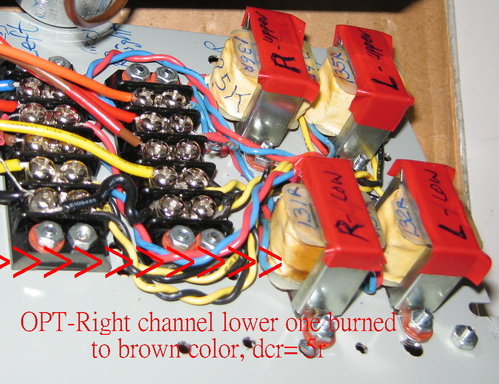

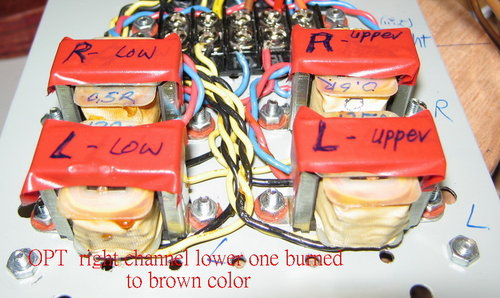

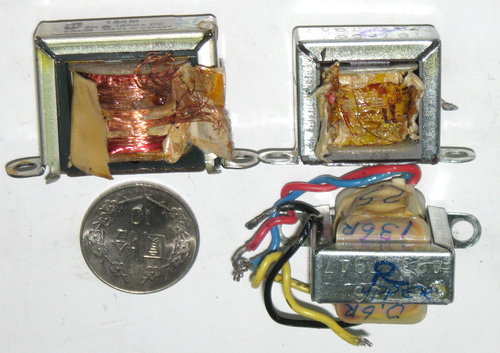

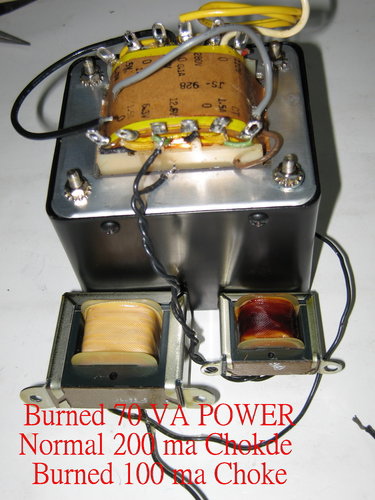

燒燬了上頭黑色的電源變壓器、兩隻 AES 輸出變壓器、一支 100 mmA choke.
電源變壓器容量是：
0.1A*280-0-280V= 56 VA
3*1.5A*6.3V= 28 VA
Total =84 VA
84 VA/110 V= 0.8 A
我在初級 110 V 用了 2A 熔絲，不行。

2.

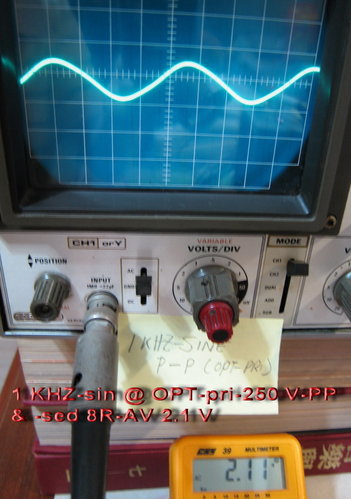

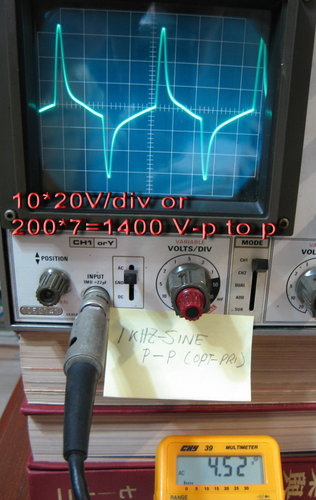

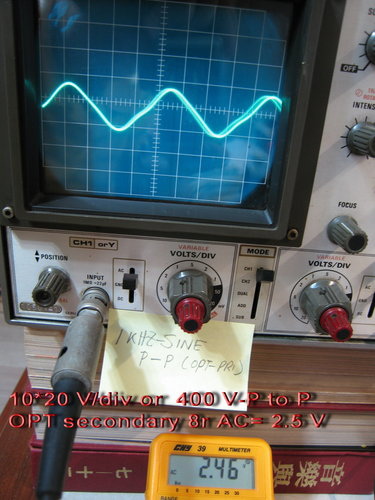

第一次示波器測試，1KHz sine wave, square wave 不知天高地厚，訊源輸入開到最大，試過半天沒事。過了一週，再試不久，就出事了。

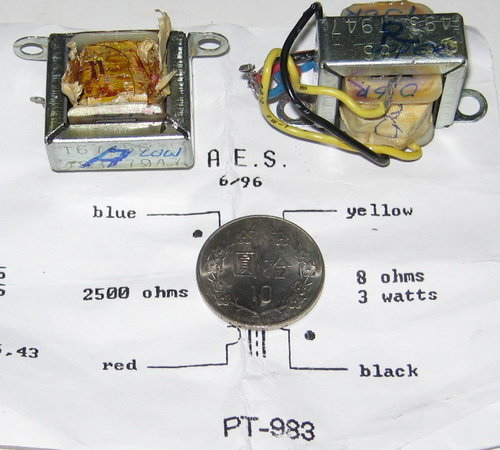

我在洛陽街，請商家依樣做一隻 choke, 兩隻 PT-983 收費 1,200,-

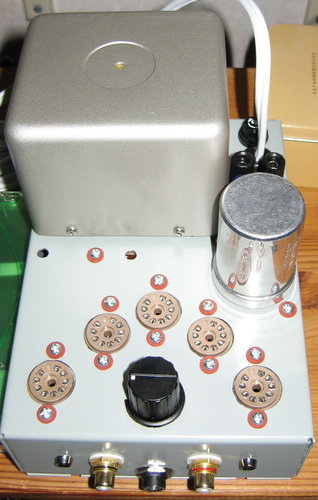

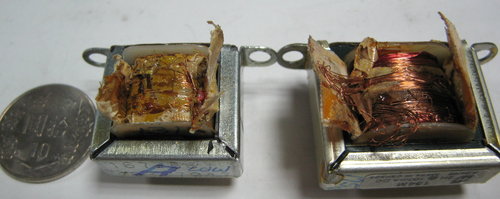

廠家挖開來的樣子

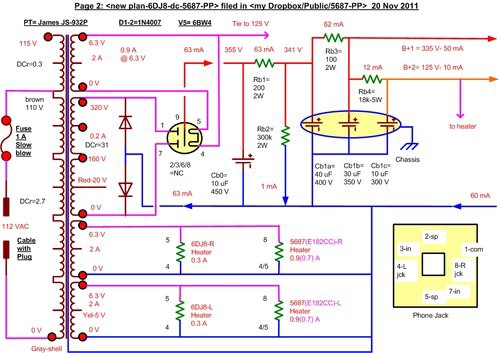

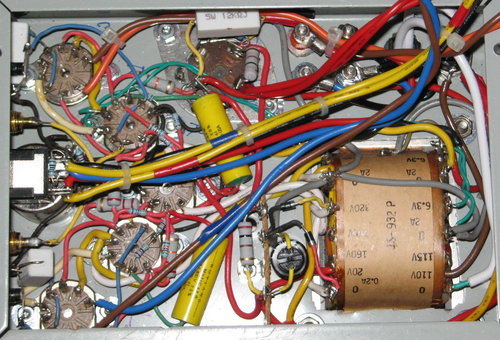

跟堅新買只尺寸一樣，白色的電源，0.2A-0-280/320, 3*2A*6.3V, 沒有抽頭.
額定 102 vA
現在改用 1A slow blow慢熔絲

從新出發

3.
PP輸出管陰極電阻上下管必須分開處理。

4.
6DJ8工作電壓可以下降到 70 V以下

5.
PP機可以省下 choke

6.

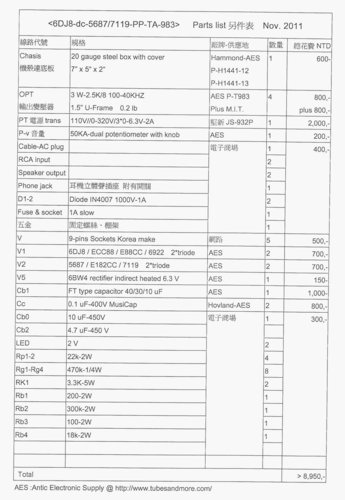

整理另件表

2011年11月15日星期二

台大校慶

尊重隱私，中央社打了馬賽克，台大查不出夢見周公的學弟是哪幾位喔。

猜想打瞌睡的學弟，要不是被」動員」來捧場的，就是大禮堂的空調太好，座椅太適服了。
我的同窗看了說：
太可愛，也太可惜了，否則要收個乾孫子。

我唸書的時候台大校總區還沒有大禮堂，可以辦什麼室內慶祝活動。
有活動的話，記得是大操場裡的運動大會。

有一次，錢思亮校長致詞，說運動員要」跳得快」。
大概發覺不對了，把跳遠跟跑百米串連在一起，馬上急中生智，改口說」跨欄要跳得快」。

還有不算活動的活動，本人也跟運動大會一樣沒有參加過的是：參觀女生宿舍。

平日門禁森嚴的女生宿舍，校慶日開放。
據宿舍同房間的室友參觀回來報告說：

桌子鋪上白道林紙，文具、書本、棉被、枕頭擺得整整齊齊，還有糖果招待。

Stein

2011年11月12日星期六

雲端水庫對自家鑿井

我知道所有轉動的機械，保固期限一過，隨時會掛掉。
也知道重要文件需要做備份，可是懶得照做。

聽說雲端科技是熱門，業者要您把文件寄放在他的"大水庫"裡，用不著您自家鑿一口井喝水。

要是有一天大水庫潰堤，大家沒水了怎麼辦？

雲端科技業者拍胸保證說：免驚了，雲端水庫會蓋得很牢，不會潰堤，除非是世界末日來臨了。

我的看法也差不多：雲端水庫先潰堤，然後就是世界末日。

聽說孤狗Google 要在台灣彰化蓋個雲端水庫，我需要在後院鑿一口井嗎？

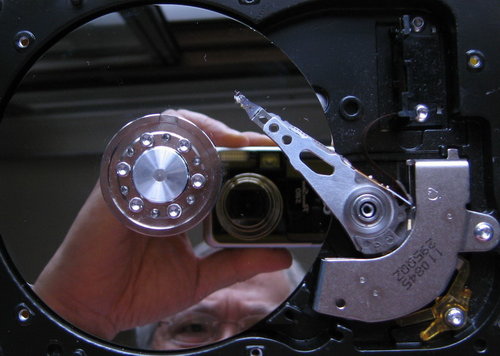

照片，是損毀的硬碟，高科技的鏡子，照見尊容。
