2011年10月29日 星期六
管機要用哪一型 多少A的保險絲才保險？
按照維基中文寫的：
保險絲（又稱熔絲），是一種連接在電路上用以保護電路的一次性元件[1]。當電路上電流過大時，使其中的金屬線或片產生高溫而熔斷，導致開路而中斷電流，以保護電路免於受到傷害。
一般電器設備開機通電時瞬間常會有一定的衝擊電流，較正常工作電流高，保險絲如立即熔斷將造成使用的困擾，為配合電路特性的需要，保險絲依熔斷速率約可分為若干類，例如：
- 慢速型
- 普通型
- 快速型
保險絲上通常會標示額定電流、額定電壓、廠牌、安規、速度、中斷容量等。
小型保險絲熔斷速率的類型通常會以英文字母代號表示：常見的有 T（Time-lag）代表慢熔型、F（Fast）代表快熔型、M（Medium time-lag）代表中等速度、另有比T更慢熔的TT與比F更快熔的FF等。
額定電流：保險絲可以允許連續流通而不會發生熔斷的電流。（不是保險絲會熔斷的電流！）
斷流容量或稱啟斷容量，直譯中斷容量（breaking capacity 或 interrupting capacity）：保險絲斷路前可以安全處理的最大電流。所用保險絲的中斷容量須大於迴路所可能發生的最大短路電流，否則短路瞬間還沒熔斷前有發生危險之虞。
按照 英文版寫的：
Fuses have different characteristics of operating time compared to current, characterized as fast-blow, slow-blow, or time-delay, according to time required to respond to an overcurrent condition. A standard fuse may require twice its rated current to open in one second, a fast-blow fuse may require twice its rated current to blow in 0.1 seconds, and a slow-blow fuse may require twice its rated current for tens of seconds to blow.
意思是說：
standard 標準型 可能在超過 "兩倍" 額定電流，時間 1 秒鐘 就燒斷
fast-blow 快速型 可能在超過 "兩倍" 額定電流，時間 0.1 秒鐘 就燒斷
slow-blow 慢速型 可能在超過 "兩倍" 額定電流，時間 數十 秒鐘 才燒斷
按照 日本管機達人 黑川達夫 先生 簡化為兩種：
通常普通型， 跟 慢速慢溶型
正常的作法 是利用 照片所示的 holder 裝在 電源開關機前的火線。
按照 英國 佬 Morgan 先生的解說：
保險絲反應時間跟通過的電流有很大的關係。
例如家用13A保險絲，100A只要 0.4 秒， 50 A, 卻要 10 秒。
多層次繞線的變壓器，很難兼顧到， 因此一般只要裝在電源變壓器初級之前就可以。
而選擇 多大的額定 A，需要把預估的負載 消耗 volt-amplier(VA） 加總之後，挑大小 A 上一號的。
但是 環形變壓器開機有超大的電流，需要 Anti-surge 或 叫 timed fuse 才能承受短時間的高電流。此型一般會加上 T 標記
按照 小郭先生在 MyAv上的貼文：
一般保險絲依溶斷速度分
FF: 超快斷 (Super Fast Acting)
F: 快斷 (Fast Acting)
M: 中速 (Middle Fast)
T: 慢斷 (Time Delay/ Slow Blow)
TT: 超慢斷 (Super Time Delay)
如F2A250V或T2A250V
但是有些保險絲就沒有標示溶斷速度
如果是透明玻璃管來可以看保險絲形狀來判段
但是陶磁的話就....粉難
標S2A250V.....我看不懂"S"是快還是慢?....
猜一下....或許是慢斷的(Slow)
不過如果是慢斷的...就應該不會出現"開機就燒斷"的情況啊?....奇怪?
所以說.....s2a250v我猜應該是....快斷型的
最後編輯 xtype 在 12-29-2010 的 07:24 AM

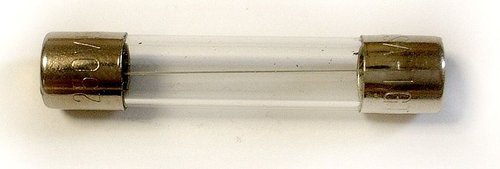

我一向是 買一包這樣的保險絲用。
按照電源變壓器的額定 VA，選用 1.5 倍到 2倍
例如 200 VA 就用 3A, 100 VA就用 1.5 A
新近完成的 5687 pp 機 電源變壓器 是 70 VA, 找不到 1 A, 將就用了 2A，用了一個多月，相安無事。
上週 第2次 測試 正弦波 1K Hz 卻把 100 mA 的電源變壓器，跟串接的 100 mA Choke 一起燒了。
我再次跟 堅新 買 一隻 ，吳老闆說 2A 跟本沒有 保護作用。好意送給 慢溶型 1A保險絲。
仔細分析轉貼的資料，我認為 標示 2A是這支熔絲，廠家出品時期待的額定值。
照道理 電流小於2A以下，不論用多久，都不會熔斷的。
那要多大的電流才會熔斷，這也沒有一個定數，超過 2A都可能發生。
測試棒不巧，碰一聲冒出火花，有多大的A? 像我這樣 細火慢燉，過了一週，翻轉幾十次，可能只有 2-3A.
第一，要看哪一型
第二，要看超過到多大的A
兩者交叉決定。
如同 Mr. Morgan舉 的例子：同一型熔絲，不同的 A 決定了不同的熔斷時間。
如同Wiki英文版的例子：快、慢、不同型的熔絲，同樣的 兩倍額定A，有快、慢的 熔斷時間。
所以選定了快速型，就不容易掌握熔斷A。
選定了慢速型，雖然容易掌握熔斷A，卻拉長了冒險的時間秒數。
我注意過 幾十個有標示A的商業管機或MJ發表的DIY管機，一般 10-30 W power amp多在1A 到 3A之間, 既使50 W以上的也沒有看到 10A。
只可惜，沒有標示快速或慢速型。
黑川達夫 主張 slow blow慢速型

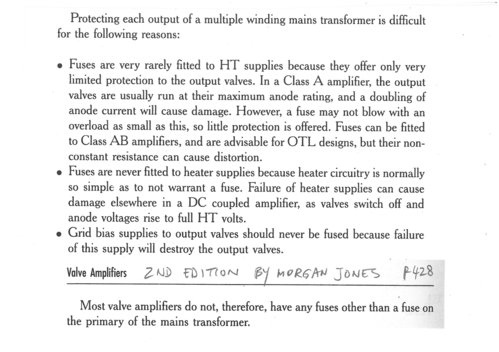

要在電源變壓器次級各個線圈加上熔絲保護是不容易的，理由是：
B+高壓供應很少人加熔絲，因為對出力管沒有甚麼保護。出力管做 class A 甲類 （意即 屏流不會截止） 放大時一般已經在最大屏熱耗工作了，要是碰到屏流異常加倍，可能熔絲還沒斷，管子就燒毀了，也沒有保護作用。
不過 做 class AB 甲乙類（意即 屏流會間斷的截止，靜態屏流、屏熱耗 都很低）時，裝上會有點作用，而OTL(Output Transformer Less 無輸出變壓器）是要裝上的，不過因為電阻值不是恆定不變，會引起失真。
因為燈絲線路超簡單、從來沒有人裝上熔絲。
不用電容交連的放大器，要是燈絲沒有了供電，DC直接交連出去的屏電壓會升到最高B+，燒壞出力管。
固定偏壓方式，柵極供電回路不可以裝熔絲，因為沒有了偏壓，出力管會燒毀。
因此 絕大多數的管機 只有在電源變壓器初級裝上熔絲而已。
2011年10月23日 星期日
5687直接交連PP機（4-照妖鏡Trio篇）
Colin網站討論區裡的少年仔看到我沒有示波器，來了一個悄悄話，贈送一台 Trio 雙頻機。真是太感動了。
兩週前到手，迫不及待，接上 8 歐姆的水泥電阻，翻箱倒櫃，找到一張沒有標籤的Sheffield test disc 裡頭有一分鐘的 1000 Hz 正弦波 Sine wave, 1000 Hz 跟 100 Hz 方形波，各半分鐘。只好將就用了。

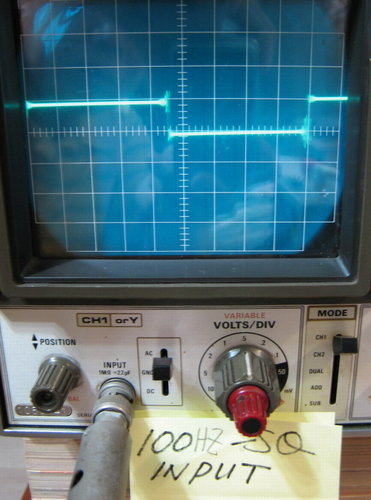

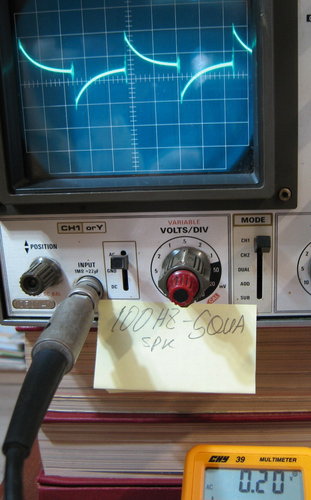

上面是從電腦音效卡 出來的 100 Hz 方波。示波強度是0.5*1 division =0.5 V peak to peak. 尾端有點拖泥帶水 ringing 鈴振。
下面是掛在8r端子的輸出電壓及波形。
示波0.5 V*2.8=1.4 V-peak to peak, 數位電表顯示 0.2 V-AC。
我的解釋：
肩膀下垂，表示有低頻相位移動。
弓弦下垂，表示低頻 強度減弱。

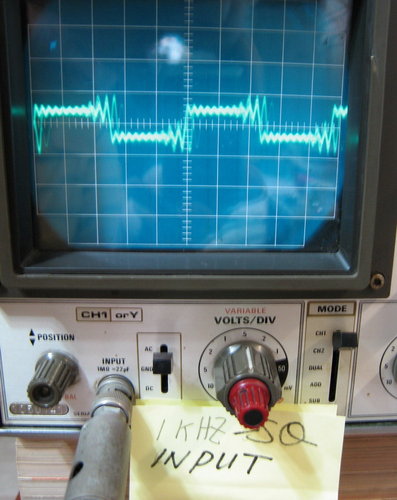

上面是 1000 Hz 方波，強度是 0.5 V*1=0.5 V-peak to peak. 本身有相當大的振鈴。

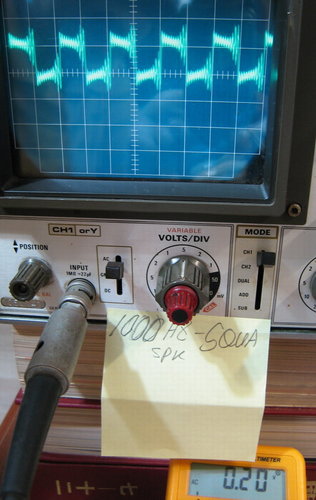

端子出來一樣有振鈴，跟肩膀下垂，低頻減弱的跡象。

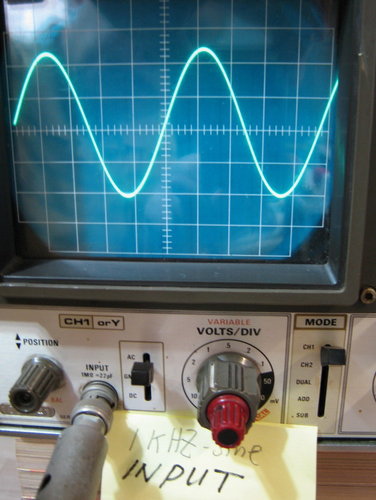

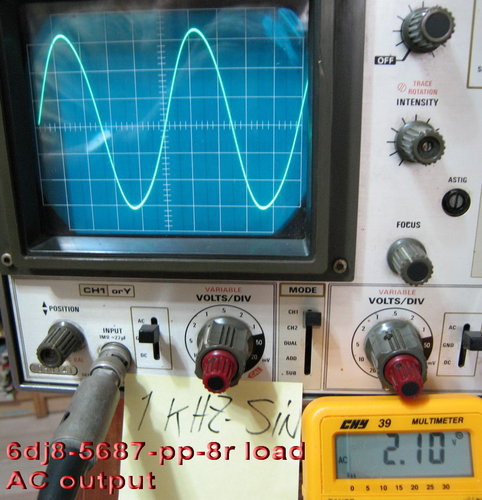

下面是 1000 Hz Sine Wave 輸入到 RCA端子，沒有經過 Vr 減弱的波形
強度有 1 V*4.5=4.5 V-peak to peak
下面是 8R負載的輸出 示波= 1 V*6.5= 6.5 V-peak to peak, 折合 6.5/2.8 =2.3 V-rms
接近數位電表的 2.1 VAC
折算輸出功率 ＝2.3*2.3/8= 0.7 W

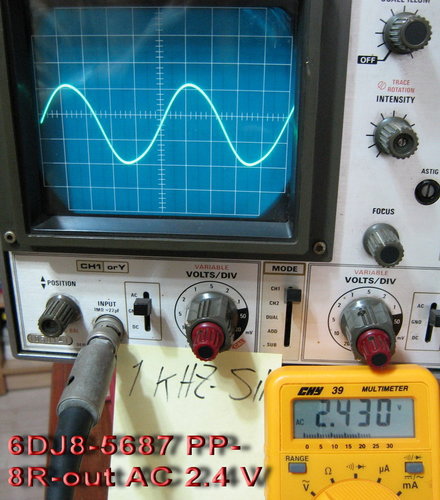

下面是 提高輸入，8R負載的輸出 示波= 2 V*3.3= 6.6 V-peak to peak, 折合 6.6/2.8 =2.4 V-rms
接近數位電表的 2.4 VAC
折算輸出功率 ＝2.4*2.4/8= 0.7 W, 尚未變形

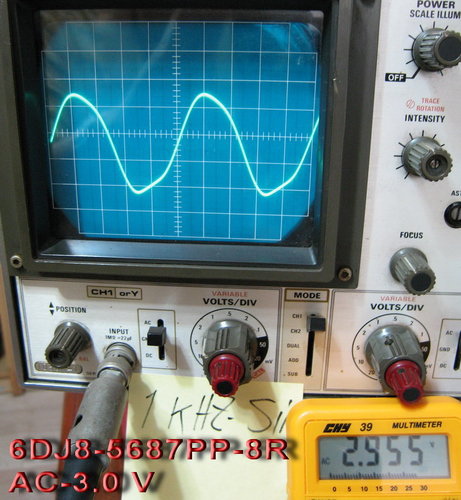

下面是 再提高輸入，8R負載的輸出 示波= 2 V*4= 8 V-peak to peak, 折合 8/2.8 =2.9 V-rms
接近數位電表的 3 VAC
折算輸出功率 ＝3*3/8= 1.1 W, 下腳已經開始變形

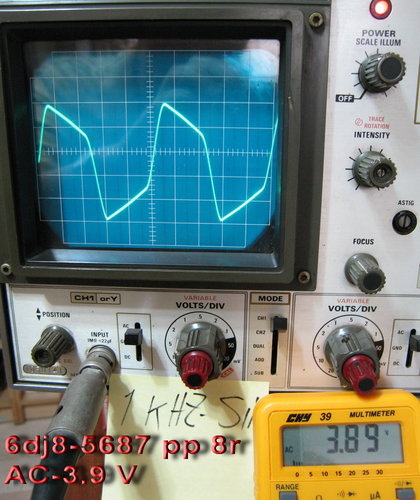

下面是 再提高輸入，8R負載的輸出 示波= 2 V*5= 10 V-peak to peak, 折合 10/2.8 =3.6 V-rms
接近數位電表的 3.9 VAC
折算輸出功率 ＝3.9*3.9/8= 1.9 W, 低頻相位移動，強度減弱嚴重了。

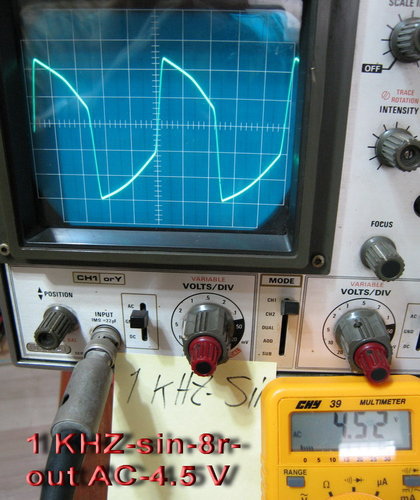

下面是 最高輸入RCA= 4.5 V-peak to peak，對於 6DJ8偏壓 - 2V來說已經 超過了一點。對於 5687 更是超過 ，成為 class-A1B， 有柵電流了。
8R負載的輸出 示波= 2 V*5.5= 11 V-peak to peak, 折合 11/2.8 =3.9 V-rms
跟數位電表的 4.5 VAC 差多了
折算輸出功率 ＝4.5*4.5/8= 2.5 W, 低頻相位移動，強度減弱更嚴重了。

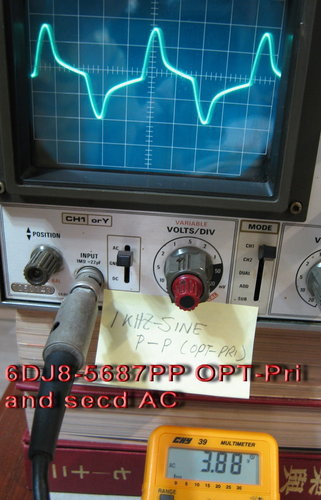

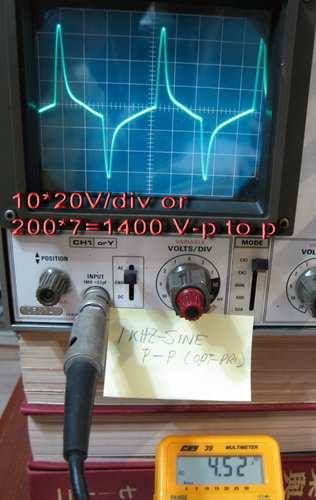

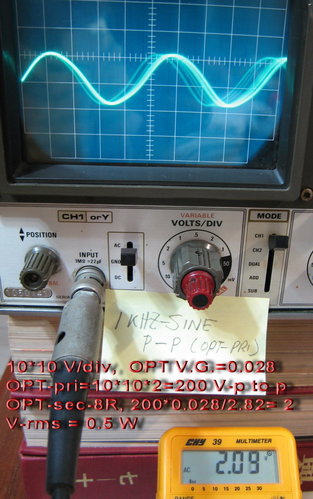

以下示波是掛在 5687 屏對屏，也就是 output trans 初級上的電壓。
AC 數位電表一樣掛在 8R端子
可以見到 變形並沒有比 output trans 次級 8R端子，延遲出現。
意思是說，變形早已經在 5687上發生了，不能怪 opt。有點出乎意外。
但是沒有銳角，比較圓滑，比較對稱。
這是上週日作的試驗。初步結論：
- 兩隻 OPT 額定 2*3W, 頻寬 100 Hz-40k Hz 確實低頻差了一截。
- 1 W輸出以內，沒有過荷失真。
- 2 W以上輸出，失真很厲害了。當時5687-opt 初級一樣已經失真很厲害了，難以全部歸罪OPT。
- 失真跟低頻相位移動應該是交連電容引起的，因為失真的波形不是對稱的。
前日又是週日，再次架設示波器，要系統性的測試照相。
例如在 1W輸出之下,
RCA輸入多少？
6DJ8屏輸出波形，上、下兩相分別 如何？等等
那裡知道，量了幾次過後，卻"紮沒脈"。原來是保險絲燒了。換上保險絲沒幾秒鐘，電源變壓器冒出臭煙味，趕緊關機。
等涼下來，拔下管子，量到 280 V-0-280 V高壓 100 mA線圈，一邊只有 2R，另一邊還有50R，確定是短路報銷了。
為什麼串接的 100 mA choke 沒事？
是整流管有一屏短路大電流？
還是這樣 1 k Hz 正弦波讓它受不了？
還是變壓器的問題？
2011年10月10日 星期一
Anode follower陽極輸出分相PP機

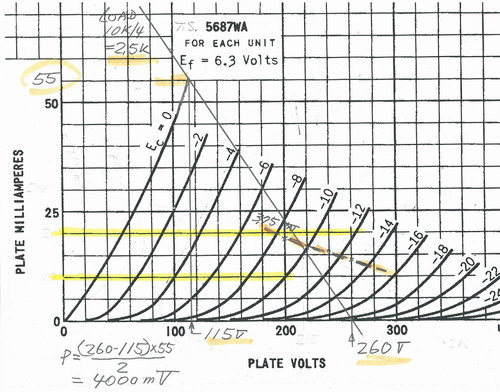

上個月實作一台 5687直交PP機，當初規劃時還懷疑能不能工作。

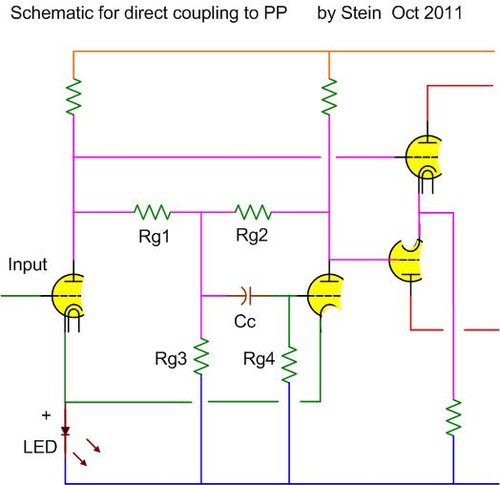

近日想把下圖裡 那個唯一的電容Cc拿掉，埋首故紙堆中，尋找PP機分相的方法，因為 Cc 可能引起 相位偏移 phase shift.

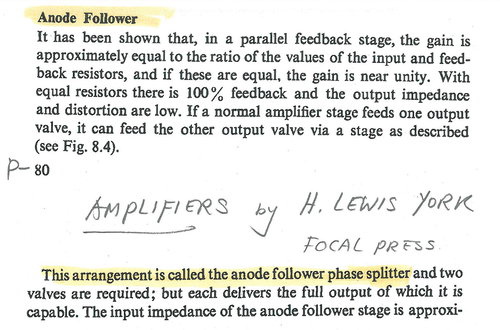

卻發現 Mr. Lewis York先生 50年前就提到 anode follower分相法了，只差沒有直接交連，是電容交連輸出。
我做的，不過是anode follower分相法, 改為直接交連吧了，還畫蛇添足，多了一個 Rg3 。 R3 錨定了靜態電壓, 併聯 R4 交流訊號，也未嘗不可。

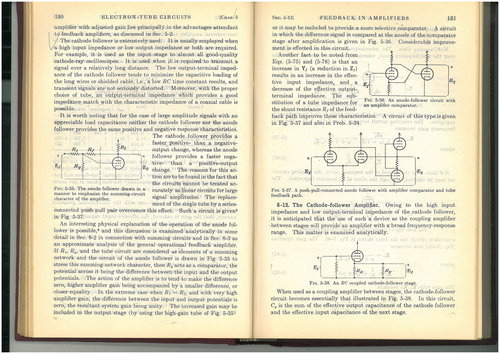

雖然 Mr. Samuel Seely 1958年的 教科書 Electron-Tube Circuits裡有詳細的分析。當年研讀時眼花撩亂，過目即忘。

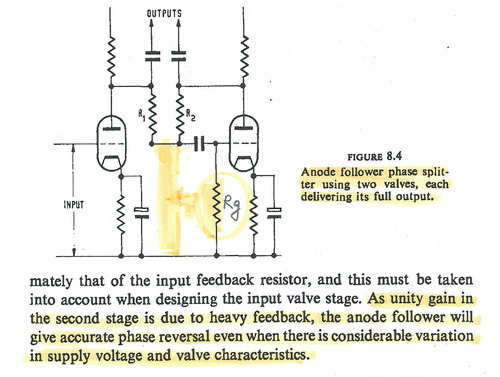

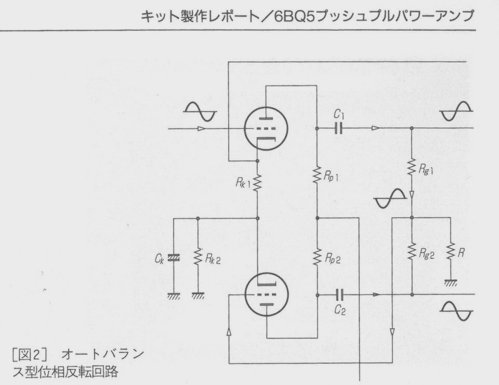

不過仔細比較 York的線路圖 跟 早期的 paraphase, auto-balance phase splitting的線路，兩者 稱呼叫法不同，內容 其是是一樣的。
York 圖裡 R1, R2 相當於 下圖的 Rg1, Rg2， 只是 Rg1, Rg2 是擺在 電容 C1, C2 的後面而已，而電容對於交流信號是短路的，可以視而不見。
可見陽光之下，並無新事。

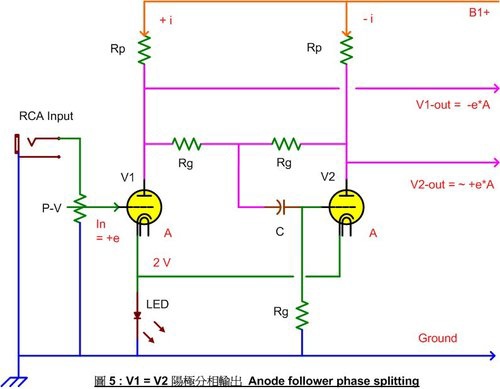

為了容易理解，我把它分解動作，如下圖1 到 圖 5 ，分別說明清楚。

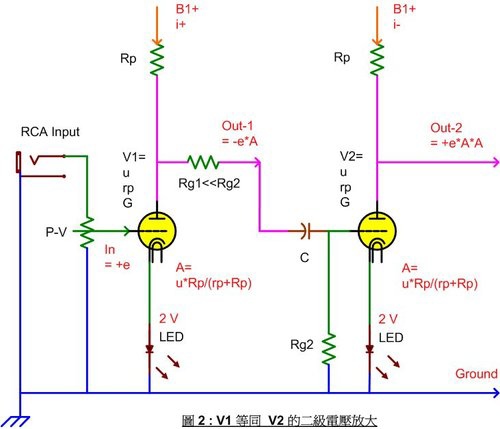

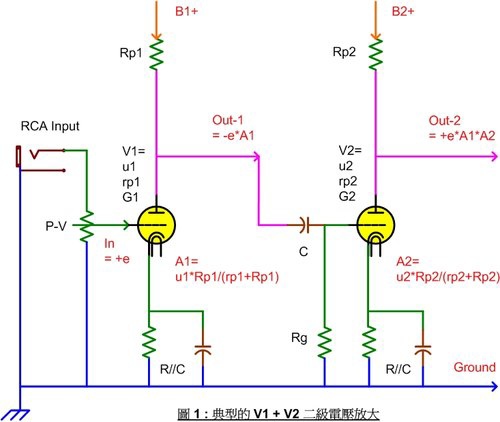

典型的二級電壓放大如 圖1 ，拿個實際的V1=6DJ8， 下面的特性曲線圖為例：

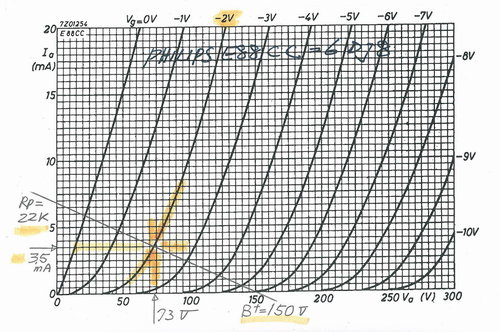

我選定偏壓 - 2 V , 屏流 3.5 mA 對照特性圖，工作屏壓是 73 V.
用上負載 Rp 22k, 需要 B+ 150 VDC
當輸入RCA給一個正向電壓 +e（慣例，交流電壓用英文小寫 e），Vg 由 - 2 V減低到 - 1 V, 屏壓 沿著 Rp負載線 由 73 V降低到 48 V, 變化了 -25 V, 他的放大倍數A1= 25/1=25. V1屏極輸出是反相的 - 25 V.
同樣道理，透過交連電容 C， V2得到一個反相輸出，對照於RCA輸入，得到一個正相輸出。
當然實際上，會調低 P-V, 不會讓 V2 超載，有柵極電流。
進一步 採用一樣的V1 V2，一樣的工作電，RC換上 LED（它會工作在 2 V順向電壓降，對交流訊號是短路的） 就可以統一了 Rp, B+
同時在V2柵極輸入端 塞入一個Rg1<<< Rg2, 不讓訊號衰減太多。

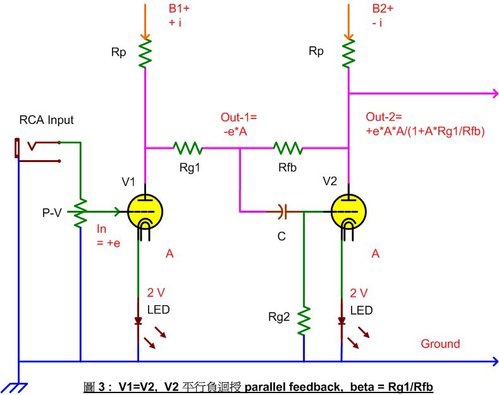

就成了下面的線路：

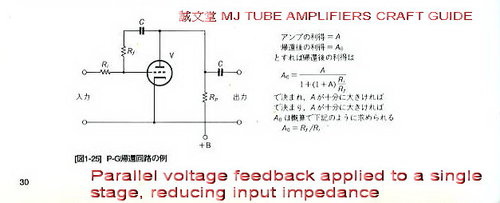

所謂的 平行負迴授、parallel voltage feedback、P-K 負迴授，它的迴授量是下面的計算式

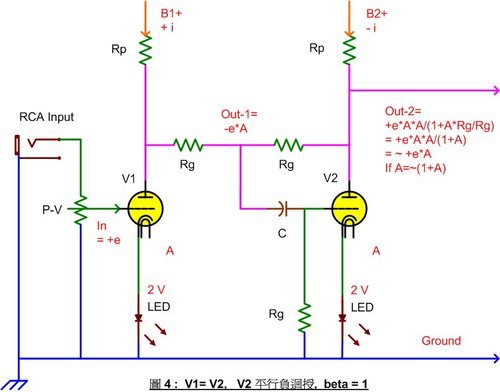

當我把 Rg1=Rfb 等值、統一了，成為百分之百的負迴授， V2就是一個接近完美 1比1 的反相器，unit gain inverter.
老外稱它是 anode follower 陽極追隨者、跟屁蟲，也不無道理，只是相對於 一般 cathode follower 不同，anode follower 是唱反調的。
在這樣的工作下，V1, V2像是蹺翹板，推挽機，屏電流是大小相近、方向相反抵銷的。因此 B+, LED可以單一化。
結果是V1-out, V2-out 誤差只在 1/A 而已。A= 25的話， 誤差在 正負 2％，不輸於被動另件，也比近代流行的 cathode coupling phase splitting好。

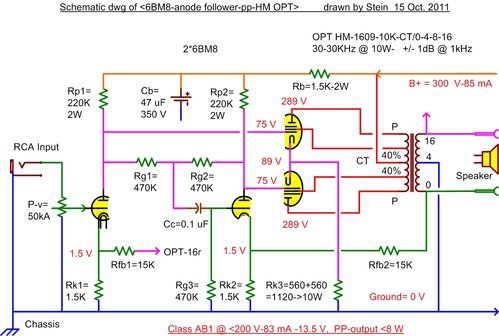

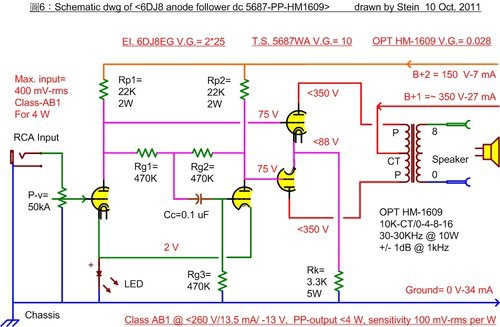

要實作的話，擬出下面的線路：

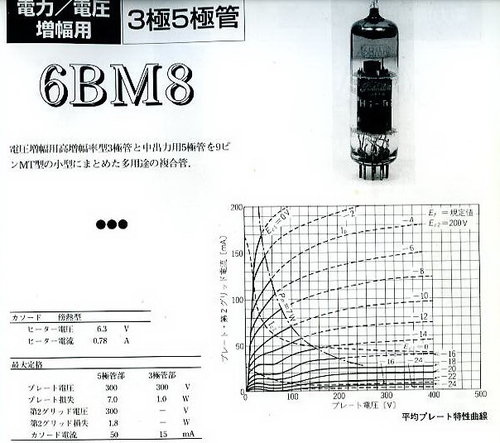

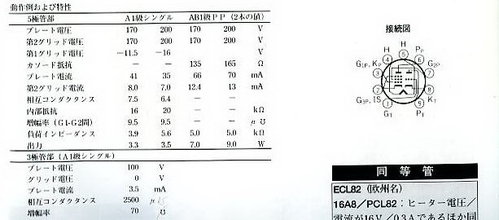

我倒是想拿4支 3極5極管 6BM8做一台直交PP機. Class AB1-輸出 8 W，俗又大碗。
Ultra linear 輸出小一點。
負迴授拉法可以利用 OPT 次級 0-4-16 R。

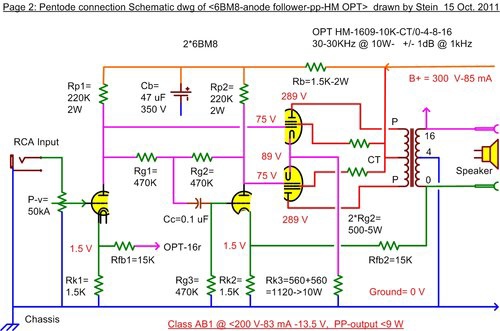

正常的5極接法可以到9W。 輸出大一點
2011年10月7日 星期五
Computer History Museum in Mountain View CA-USA

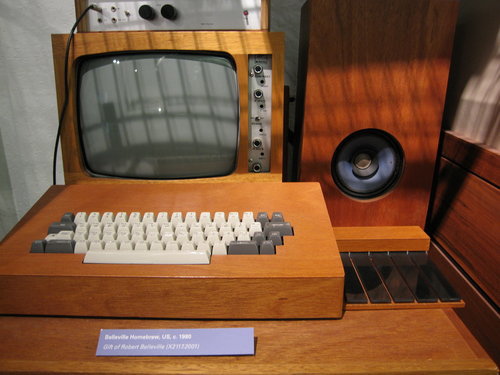

照片是Feb 2009年在 Mountain View CA/USA 的 Computer History Museum 拍的
work station
Apple 1
Difference engine
How DE work
Polynomial
sterotype of DE
Charles Babbage
drawing of DE
bambsight
wall of tubes
power supply
鳥巢
Enigma
Slide rules
