Improve speaker low bass

1954年有位洋老哥David，刻意把1塊錢的12吋喇叭，懸邊分4段換上軟薄皮，彈波乾脆割掉4片。
據說因為紙盆柔軟度變大，低音下探，就此脫胎換骨，勝過15吋的高檔喇叭。
有文為證

Jensen speaker recovered

Electrical Characteristics
Nominal Impedance	8 ohms
Rated Power	50 W
Musical Power	100 W
Sensitivity@1W, 1m	98.4 dB

General Characteristics
Nominal Overall Diameter	307mm	12 in
Nominal Voice Coil Diameter	38 mm	1.5 in
Magnet Weight	355 g	12.5 oz
Flux Density	1.26 T
Thiele-Small Parameters
Voice Coil DC Resistance	R_E	6.20 ohms
Resonance Frequency	ƒ_S	90.0 Hz
Mechanical Q Factor	Q_MS	5.72
Electrical Q Factor	Q_ES	0.82
Total Q Factor	Q_TS	0.72
Mechanical Moving Mass	M_MS	26.7 g
Mechanical Compliance	C_MS	119 µm/N
Force Factor	BxL	10.64Wb/m
Equivalent Acoustic Volume	V_AS	40.2 lt.
Maximum Linear Displacement	X_MAX	1.0 mm
Reference Efficiency	n_O	3.4 %
Diaphragm Area	S_D	490.8 cm²
Losses Electrical Resistance	R_ES	43.0 ohms
Voice Coil Inductance @ 1kHz	L_E	0.87 mH
Constructive Characteristics
Magnet	AlNiCo
Voice Coil Winding	Copper
Voice Coil Former	Kapton
Cone	Paper
Surround	Integrated Paper
Dust Dome	Solid Paper
Basket	Pressed Sheet Steel

撿回Jensen speaker by Stein , Sept. 09, 2006

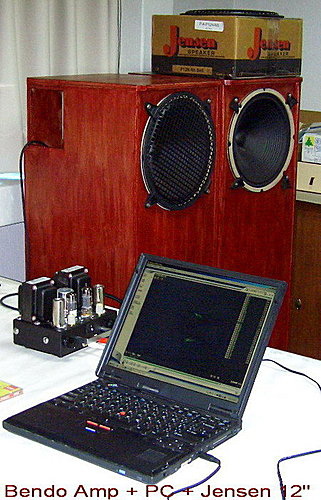

我在Colin網路上看到有人把紙箱拆下來的紙板開個口，裝了個open baffle喇叭，也有人跟郵局買了35元一個的紙箱做vented box，裝上350元一只的喇叭。說是唱起來聲音有模有樣，讓我很佩服這兩位天才，因為我以前也做過，拿公司裡報廢的進口紙箱，裝上Jensen 12” speaker。

。

這是8年前向Antique Electronic Supply (AES)郵購來的。AES也很可愛，還退給我幾十塊美金，說是型錄上訂價太高，已經減價了。

會買這種12” driver，應該提到1955年代，台南美國新聞處圖書館玄關牆壁上掛有的那個喇叭箱。箱子是方方扁扁的，（當然是單聲道的），大約只有12吋見方，但是發出的古典樂聲，真是讓人站在面前聆聽，不忍離開，心想有朝一日，應該也DIY一個。

Jensen 12” driver裝上紙板、紙箱，只會發出刺耳之聲，聽不到有力的重低音，也沒有柔和的中音，出乎意料。只好乖乖的花一番功夫，打造一對1米2高的音箱。這是背後負載方式，隔成前後氣腔，裡面塞些細木條刨下來的絨球團，就像下面的示意圖。

無論怎麼加添、減少木絨球，還是那副德行，聲音就像大操場電線桿上掛著的鐵皮號筒喇叭發出的一樣。

跟著是買了一對dome tweeter小球高音器鎖到鐵格子網罩上，跟Jensen同軸，配上高低分音器。奇怪的是：沒有多出來高音，反而多一點低音。卻不是我期待

的聲音。

得到結論：這音箱適合放在大禮堂。

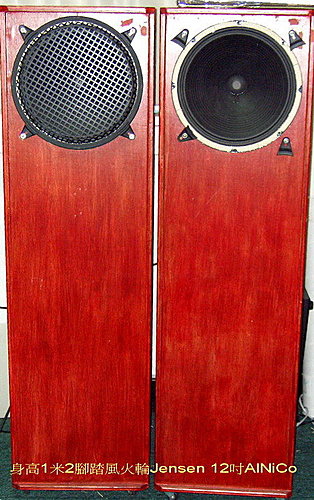

自從在辦公室打造完成，雖然穿上4只風火鐵輪，卻沒有踏出大門一步，一直在角落站崗，原來預備要在面板上雕花刻圖，也就作罷了。

昨天把高音tweeter拆掉，作A-B比較，很驚訝的發現，二音路模糊，原先的單音Jensen聲音出奇的清脆、精準、緊逼，特別是爵士樂給的現場感覺，很像Colin音響展出的大號角。相當令人滿意。

AES網路12” driver琳瑯滿目。從30元到220元1只的都有。不像以前只有Jensen沒得挑。也許再挑一對來試試。

http://www.tubesandmore.com/

我想先找個大枕頭把背後的開口塞死，看看會怎麼樣。

2009年1月29日星期四

兩邊角形音柱

做過三對近似Transmission Line （也就是音箱長度是低頻四分之一波長）的音箱，共通的優點是：

低頻延伸得好

瞬間反應快，敲擊樂器聽得出來

缺點是：

製作麻煩

會有三次諧波，音箱剛性不足的共鳴、薄木板的諧振、等引起的音染。

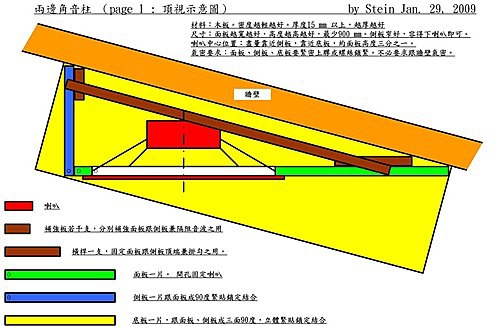

下面圖示的構想：

材料簡單，只用面板、側板、底板三面，利用牆壁面，省掉背板。

如果B&Q買現成的松木拼板，或裁剪6分厚的夾板，只要開個喇叭孔，膠合起來，製作比音箱容易多了。

三角形成的內腔沒有平行面，兩側沒有跟牆壁氣密封閉，有些漏氣反而可以減低駐波。

扁平的內腔，可以增加喇叭單體的負載，會比開放障板的效率高。

長度超過1500 mm可以有transmission line的效應。

掛在牆壁上，垂直立著或橫向擺著都可以。

過年在Los Altos Hills山上當<宅男>, 靈光一閃，有此構想，趕緊記錄下來。

要是用10吋全音喇叭單體，面板450* 1800 m m做起來，應該很壯觀的。

可是自己的一面牆壁已經沒有空位了。無法實做，寄望同好，＜就招呼別人試＞吧！懂台語的千萬別唸出聲來。

2009年1月15日星期四

Earphone amp with RIAA-MM and MC input-part 9-成仁篇

線路簡化的方塊圖如上。

I kHz中心為準時，從MC輸入端到輸出變壓器 output transformer入口的放大倍數是26＊60*56*40/10= 350,000, 經過opt減壓1/18後＝19,400, 相當 86 dB.

MM輸入時，去掉6DJ8的 26倍放大，放大倍數= 750 = 58 dB。

1. 拿回家接上RCA唱頭輸入，就不是原來沒有接線的情況了。

哼聲雜音比較沒有接MM唱頭時大約增加 3 dB, 3 dB是可以聽聞出的。

接上MC頭哼聲雜音約增加 6 dB.

2. 接用Bose 301 耳機大音量監聽之下，MM唱頭接MM輸入端子時，正常音量轉鈕由6點鐘轉到9點鐘，跟一年前完成的兩段負迴授RIAA唱放機，相比之下，要轉到12點鐘。

3. MC-Denon D-103 輸出 0.37 mV唱頭接MM輸入端子時，轉鈕由6點鐘轉到12點鐘，哼聲可以接受，但動態明顯低了。

4. 同樣MC唱頭接MC輸入端子時，轉鈕由6點鐘轉到7點鐘就超大聲了，低音震撼、高音細膩，但是背景哼聲雜音明顯，無法接受。

5. MC放大倍數 86 dB是太過份了。少10倍，小20 dB, 只要66 dB@ 1 kHZ就夠了。

6. 拆機加上6DJ8局部負迴授，加上局部迴授 beta=330/(330+680)=0.33, 如圖page-1.

雜音哼聲減低有限。最後取下迴授，改回輸入1k負載。

7.這個哼聲雜音，交流120HZ成分很小，可能是電場感應的、電阻熱效應、圓山排機殼震動（用力按機殼雜音少一點）、管子本身（同牌子也有差別）、線路的架構（原本的common grid應該最好）綜合引起的。

8.結論：宣布不成功，只成仁。

2009年1月9日星期五

Earphone amp with RIAA-MM and MC input-part 8-復活篇

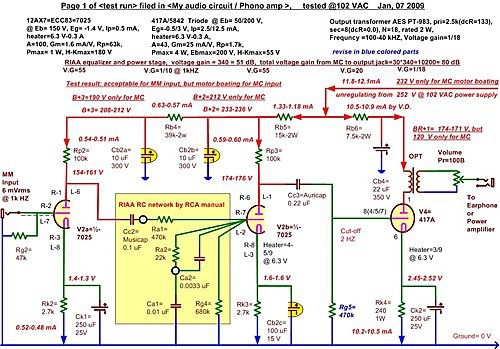

線路的區塊圖簡化如下示：

除了 MC stage 每聲道一支6DJ8 common cathode 未接陰極旁路電容，有局部電流迴授之外，全部回路沒有負迴授。
MM唱頭負載相當46K Ohms
MC唱頭負載 1k Ohms。其實改為47k應該也可以。
RIAA等化抄自RCA manual, 只是去掉 7025屏極180 pF接地電容。

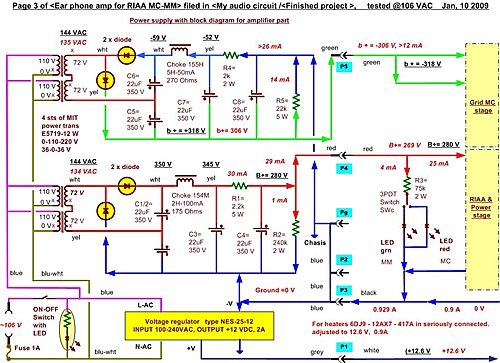

依照前篇的想法，把6DJ8的供應電源獨立出來。
