刻盤、蟲膠唱片

阿公叫它做<刻盤>（台灣話的發音），刻有溝槽的盤子。<盤>當然是圓的，唱片的<片>未必是圓的。
1940年代的阿公是怎樣聆聽再生音響：
三分鍾換一面蟲膠唱片，再轉緊發條。
有空還要＜鐵栺磨成繡花針＞。

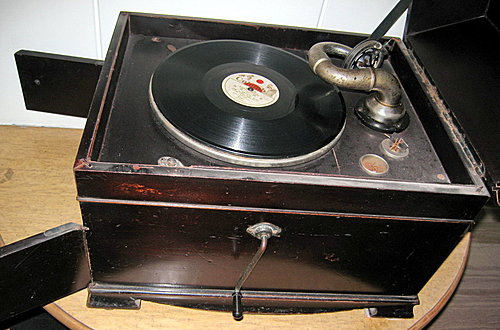

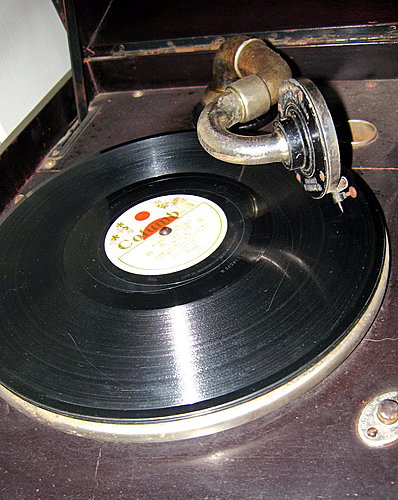

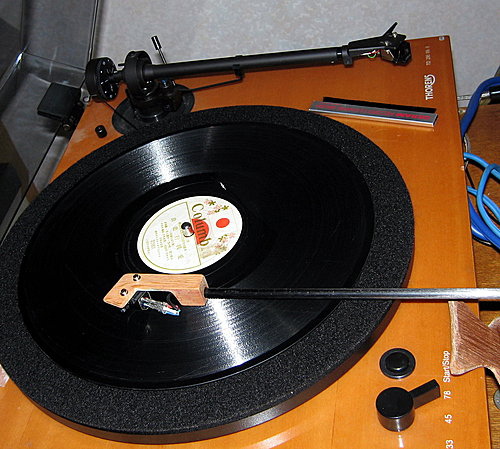

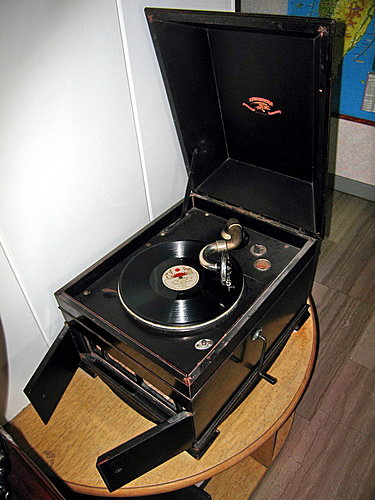

10吋的蟲膠唱片在2002年德國製造的Thorens黑膠long play唱盤，78 rpm轉速剛好，唱臂是14吋的＜金雞＞。
高音不夠細膩，但是低音相當好。

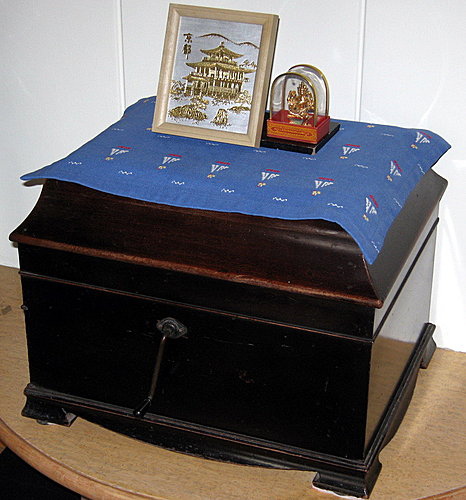

手搖的唱機跟蟲膠唱片原來的主人是我的＜丈人爸＞。1985年轉到我手裡，當古董擺設。

我請過＜霧島桑> 換個座位幾次，他都拒絕、消失了。我只好讓他坐在裡。

蟲膠是shellac，是母的<龜神>分泌出來的天然的polymer。1945年之前，稱霸＜可塑性＞的膠材。日本還從印度引進<龜神>到台灣嘉義中埔過。
http://blog.xuite.net/ccy1217/insects/13484546

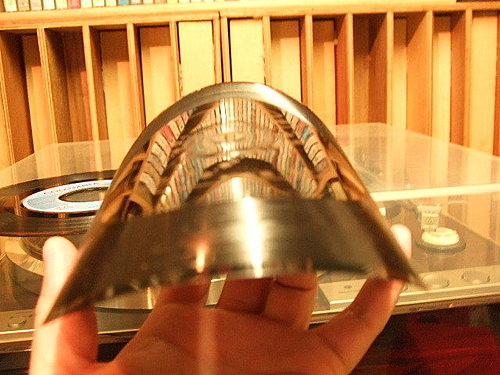

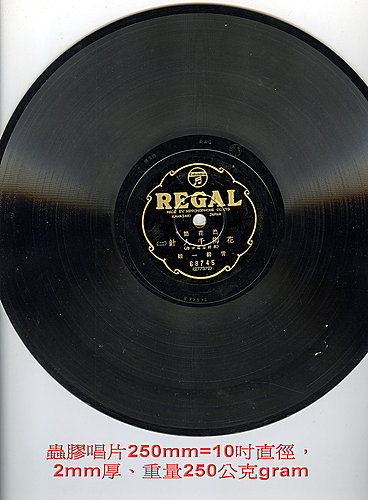

相對的，現代的33轉的黑膠 Polyvinyl Chloride (PVC聚氯乙烯)唱片是300 mm=12吋，接近2mm厚，但是重量只有一半，約120-180公克。

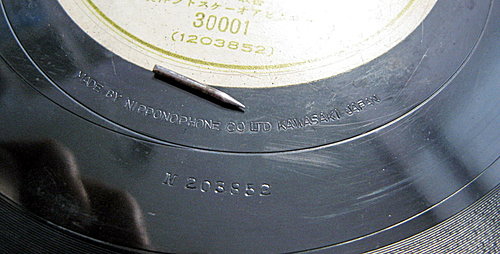

掛商標REGAL Columbia 可能是1945年終戰之前的made by Nipponophone Co., Ltd Kawasaki Japan。戰前日本文橫寫時還是由右至左。

純粹是機械方式再生的聲音。注意一下
1.Vertical tracking Angle跟唱盤順時鐘旋轉方向是順向的。
2.鐵板壓製的轉盤，貼上毛毯墊片。

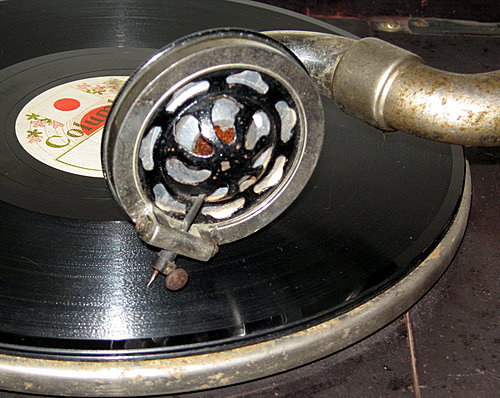

3.鋼針連桿震動2吋直徑的簧膜片

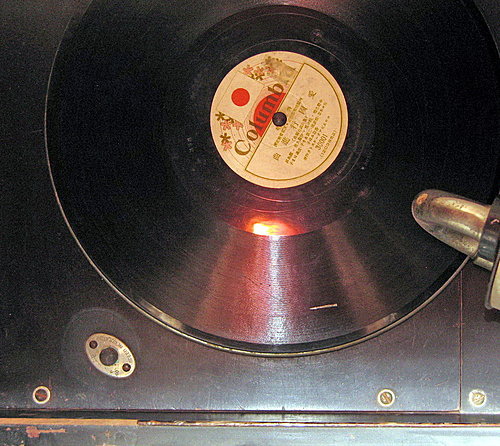

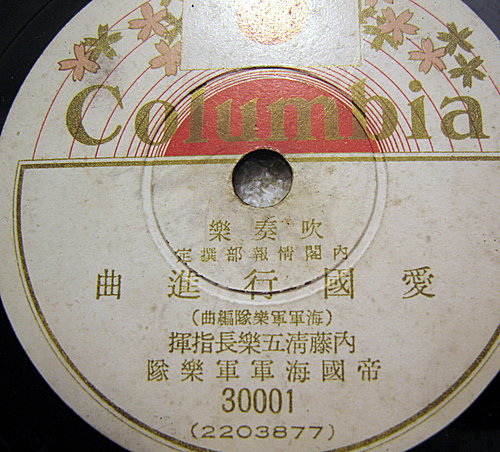

這一張也許早幾年，一樣是Kawasaki出的，直接Columbia燙金印記。
這一面齊唱，接近2分半鐘，另一面演奏同條曲子，有序奏，因此超過3分半鐘。
這旋律當我幼小時候，美國軍機空襲台南的那段時間是耳熟能詳的。

中國叫<義勇軍進行曲>，日本叫<愛國行進曲>，三國演義好像沒有出現過軍歌，只有廝殺叫喊。March大概是由西方引進的，因此中國、日本翻譯<進行、行進> 雖然相反、一樣要您壯膽、不怕死。

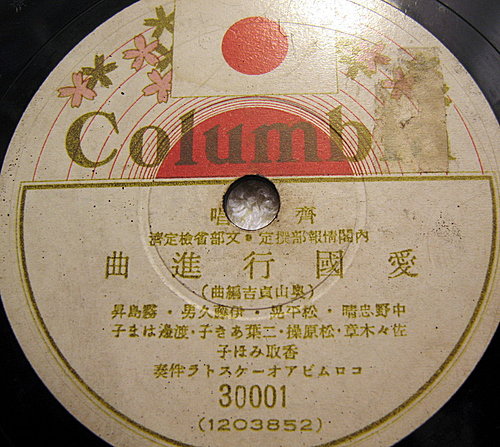

看到標籤上排名第一的<昇島霧>，不就是1960年代的演歌者<霧島昇>嗎？
濃濃的鼻音，還是跑不掉的。就是前面提到的那一張CD。

這張摧殘得比較厲害。

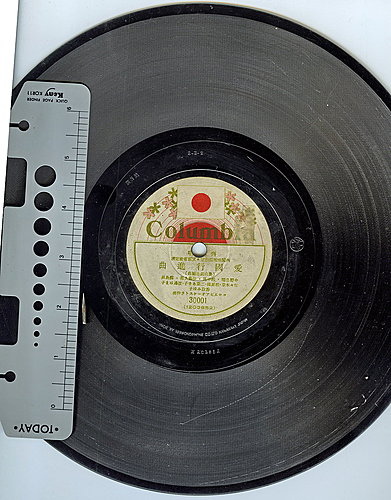

尺度刻度是inch.

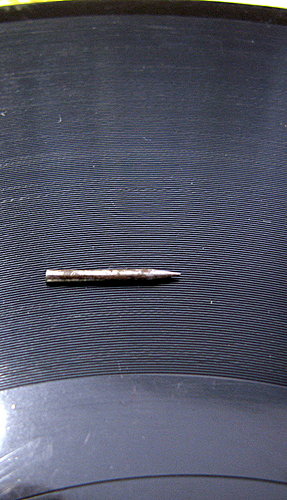

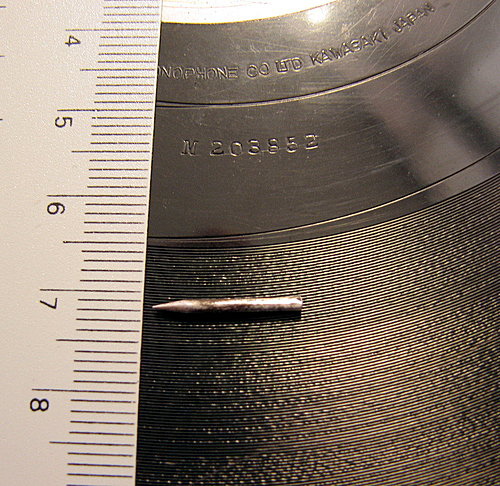

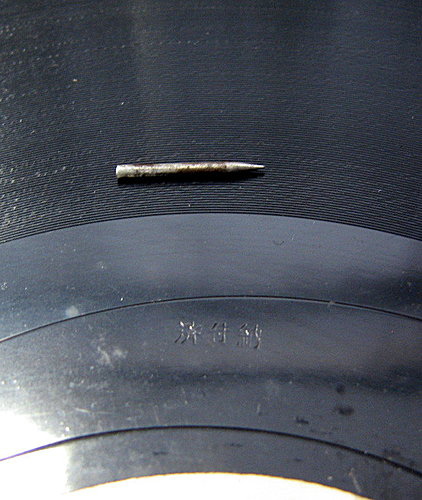

鋼針長度 15 mm, 超過 1/2 inch，年久日深，鏽記斑斑。

針頭鈍了，用細砂紙磨幾下。

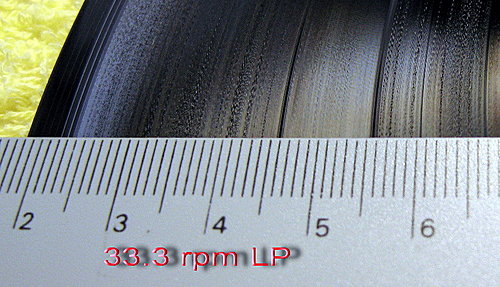

針直徑1/16 inch, 2 mm不到。10mm寬度刻上20多條溝槽。

尺度是mm，不是inch

相對的現代黑膠片溝槽多麼細啊！

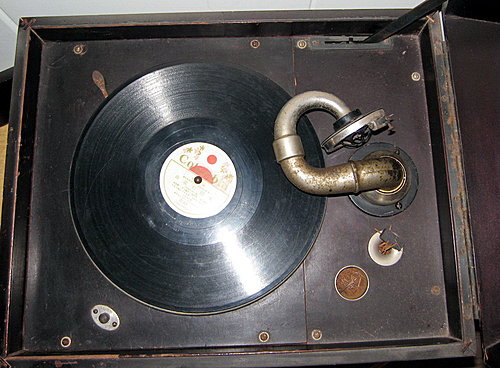

唱盤靠箱子裡面的彈簧＝發條上緊之後，放鬆的力量驅動。
軸心附有左右兩個隨著離心力向外張開的重錘，拉回來轉動的速度，達到自力穩定速度的功能。
注意到有個微調速度的螺絲。

唱頭放下

唱頭拿起來。

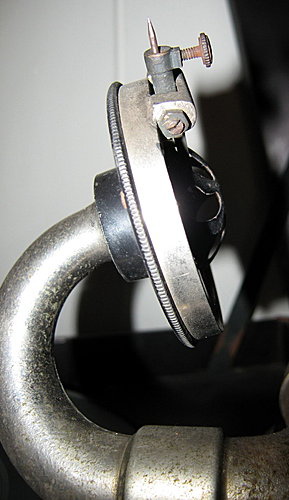

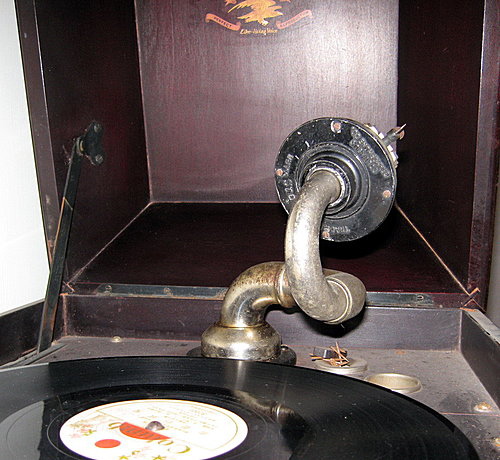

灣了的導音管，中間的環節提供迴轉。

左上的撥桿是煞車。

導音管經過鐵皮喇叭管延伸到底下來。原有的網罩不見了。

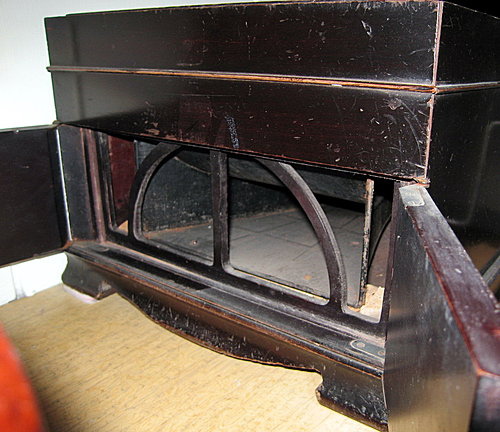

木扇門打開來有聚音、擴散的作用。

轉動曲柄，上緊發條。可惜裡面的發條原先就斷掉了。

要聽的話，用右手食指按著唱片，自己轉動吧。

商標Eagle老鷹。
底下印著：PERFECT REPRODUCTION
Like-living voice

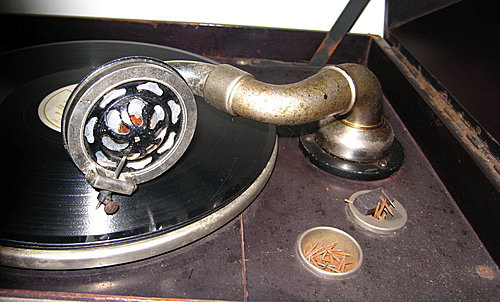

右邊兩個小圓桶，分別儲放新針、舊針。

唱針用手上緊。

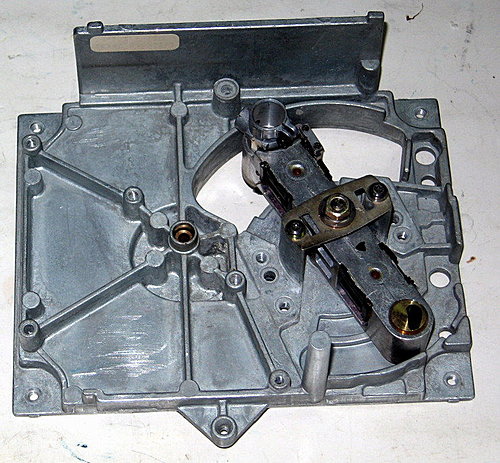

拾音放大的簧片可以轉下來維修。

P.S.
給杰弟：

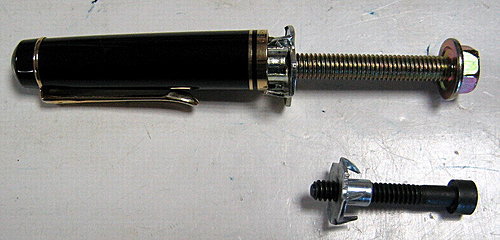

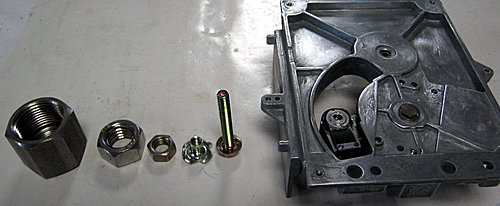

找不到十字形螺絲，一律是一字形的。
您賣螺絲的，知道為什麼嗎？
誰能提供答案？
不是因為沒有十字形的起子吧？

Apri 07 2008補記：

依照我的經驗，有78轉的LP唱盤就可以唱了。
經過RIAA等化，聽起來低音多，高音少。
不經過RIAA等化(同時放大），因為高音沒有經過衰減，聽起來比較逼真，但是訊號強度不足。
這虫膠唱片是機械方式拾音，唱針連桿推動震動膜片。應該是<位移>方式，即是唱針<走位>跟<拾音>強度成正比，應該沒有像曲線一樣的壓縮吧？這一點疑問有待考證。
1950年代的唱頭是<陶磁>ceramic 經由晶鹽介面的位移而產生壓電效應，也不必RIAA等化。
現在的MC, MM 、Moving Coil, Moving Magnet 是<速率>方式，動的越快，感應出來的電壓越強。

2008年3月12日星期三

五球十燈機

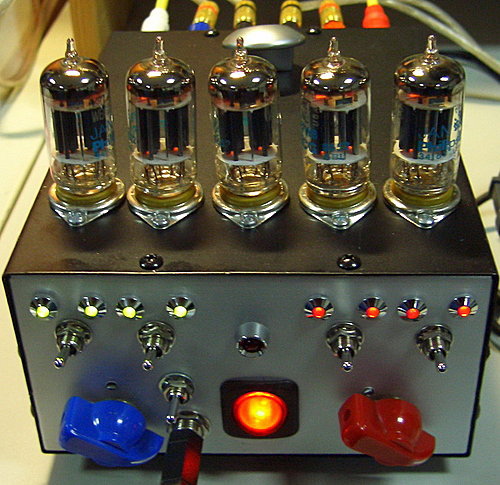

這麼漂亮的<五球十燈>機，斬掉丟了還是有點後悔。

一年後的今天補記如下文。

5支5687單段放大

放大倍數不夠，音量轉到底

5687 換上個子高的7119聲音比較猛點。

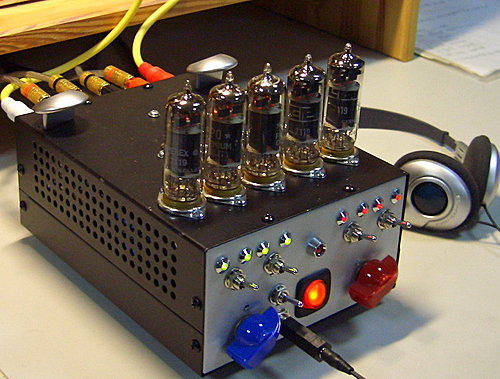

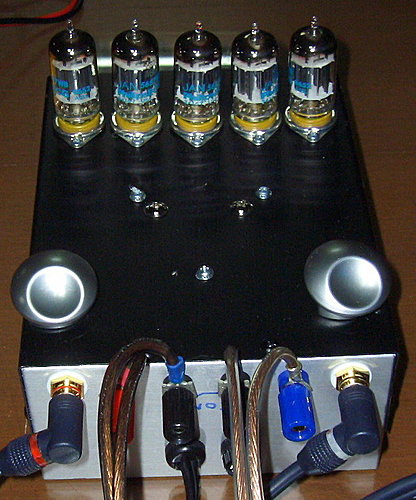

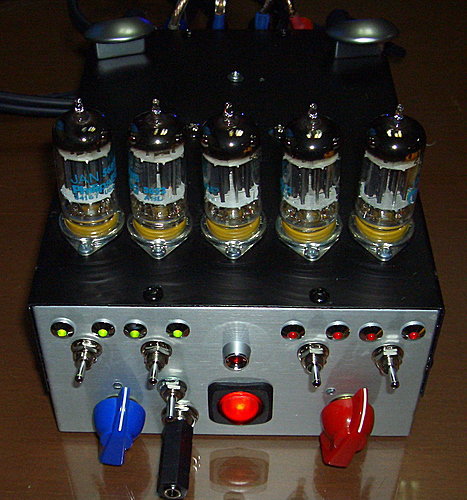

面板有耳機插孔。機殼130mm 寬，180mm 深，70 mm高。頂蓋補強4支螺絲，鎖定前後鋁板。

背後有RCA輸入，喇叭輸出端子。兩個灰色抽斗把手方便插拔端子。

試驗：

Vacuum tube台語叫＜球啊＞，亮著的是LED=light emitting diode激光二極體。

這是Jan. 2007完成的第一台單段放大5687管子機，有幾點特別：

1. 亮著的燈超多的。1＋1＋4＋4＋5＝15燈。

2. 沒有電源變壓器，沒有電感濾波、沒有燈絲加熱變壓供應，只有2只輸出變壓器。變壓器倒掛著，藏在機殼裡面，看不到。

3. 以市電110VAC直接Diode整流，Resist-Cap經4段濾波後，取得直流130 VDC。

4. 全部5支管子都是5687，也可改插上7119管子。5支燈絲串連一起，半波整流負載，相當110/2 Vrms，每只分攤11 V，比5687的額定電壓12.6V稍低。

5. 中間的1只是左、右聲道的基本消費，採用R-C自力偏壓，兩邊的2支採用LED當偏壓兼指示燈，可以切換＜加菜＞。

6. 用了光華商場賣的元山牌機殼，超薄的殼子，吹彈得破。

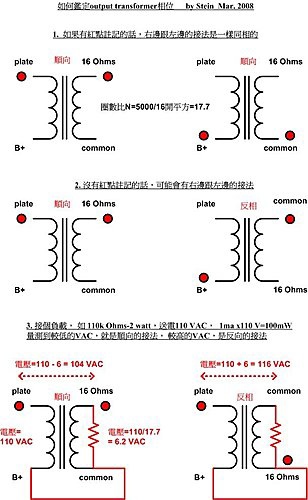

輸出變壓器是本機裡最大的另件

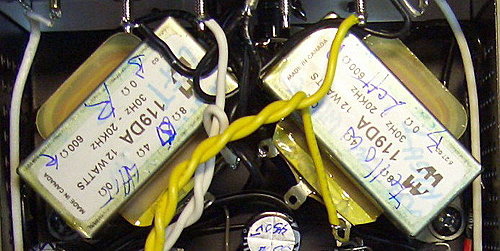

made in Canada make Hammond output transformer 600-primary to 0-4-8 secendary

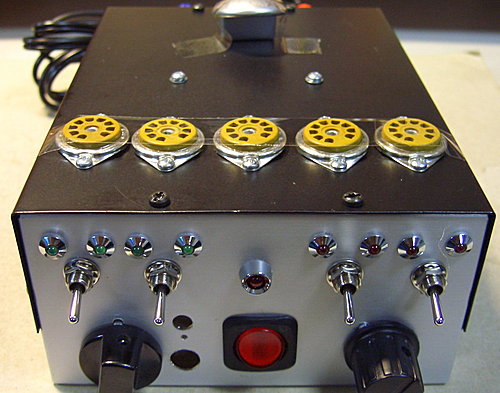

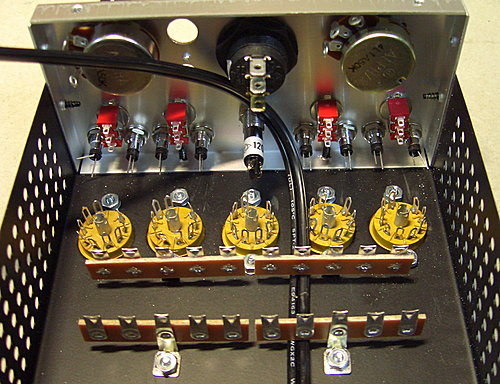

開始裝上5個燈座，面板的8支LED

機殼很小

結果：

1. 接耳機超大聲的。接喇叭推力不夠，比用5842管單管放大的＜百鑽機＞，同工作電壓，但是因為放大率由43減為18明顯的<氣若游絲>。接Quad CD推Twins要轉到6以上到滿刻度10。

2. 由單管單屏切換為多管5屏，推力並沒有增加。此乃因為放大率一樣，沒改output transformer圈數比之故。5燈全上時，細節較多、音場開闊一點，特別是火力全開，轉到80-100％推Twins的時候。可能是內阻降到300歐姆之故。換7119好像更好聽。

3. 以LED取代常用的＜電阻─電容自立偏壓＞是可行的。串連2只LED提高偏壓值也行。紅、綠LED用數位電表量得順向電壓為1.8V，實用為2.2V。

4. 機殼不會電人。當有人摸到機殼共地common的時候, 是透過diode 跟負載load才會跟AC電源交流火線構成回路。因為Diode順向電壓降很低，才幾個Volt，而負載阻抗也很大，麻電機會沒有，除非Diode短路壞了，或以真空管取代，順向壓降20 Volts以上才會麻電。

5. 接喇叭沒有哼聲，接耳機有哼聲，但可接受。按照之前5842機的經驗，濾波電阻比本機加倍，就可消除。但本機沒有本錢再降壓了。

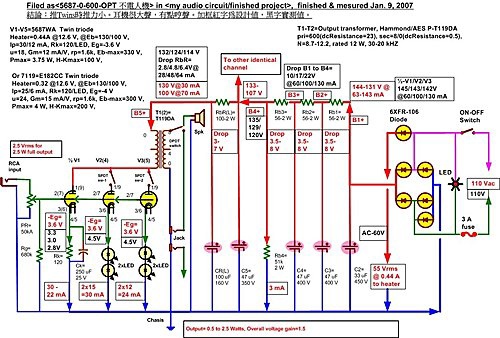

線路：

下場：

本機原意在於試驗求證5687、7119、LED、無電源隔離、MIT機殼等等，

雖說單段放大，精純乾淨，多管並上，低音彈性好，但是多管只取得小出力，好像不值得保留。

沒半個月，就給它<推出去斬了>，以免那一天，diode壞了，禍延子孫。

2008年3月7日星期五

sheet record極薄黑膠唱片

小郭先生在Colin網站上提到：
前天在翻一箱45轉的黑膠唱片時,意外發現2片極薄的33轉的黑膠唱片,大約只有一般唱片的1/5厚度,約投影膠片的厚度一般,聲音還不錯喔!只是很容易因外力而變型

我回應說：
我有過美國國家地理雜誌（黃色框NATIONAL GEOGRAPHIC )B4大小的雜誌裡面，訂上一頁黑色膠片，20年前吧？有次是錄上鯨魚求偶的聲音。

Peleus也回應說：
這個上次國家地理頻道有介紹這張唱片及錄音的人，影片中表示這是所有發行的唱片中，發行量最高的單一唱片，拜國家地理會員人數之賜，這一張的發行量高達一千萬張哦！

今天Dewen回家，自動幫我翻箱，找到Jan 1979年地理雜誌，就是這一張。

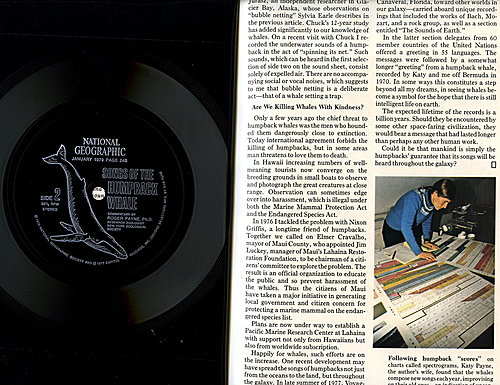

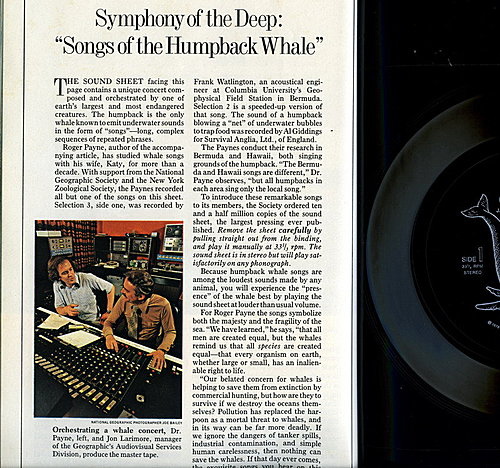

Songs of the Humpback Whale座頭鯨唱的歌。
原封未動，我沒有剪它下來。
將近30年前的事，記憶裡卻是20年前。時間的刻度成對數比例exponential but not linear，是被壓縮的。

看看背後的錄音器材吧！

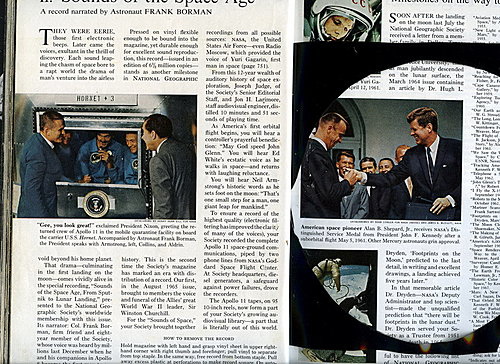

也找到更早10年，Dec. 1969登月Appollo II的故事。
Sounds of the Space Age
可惜給我剪下來聽過，右手那一頁黑色膠片，留了一個大洞，剪下來的膠片不知所終。

登陸月球那一刻，我正出差韓國，在漢城旅館盯著電視看。

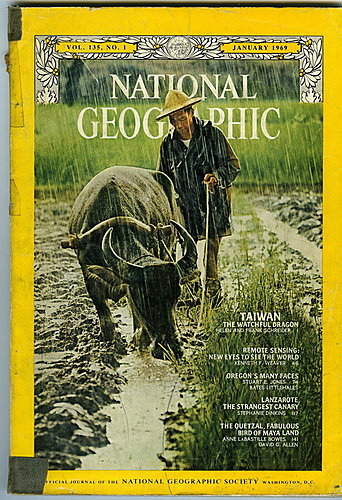

文中提到更早1965出的是地理雜誌第一張，錄下英國二次大戰領袖邱吉爾葬禮。
